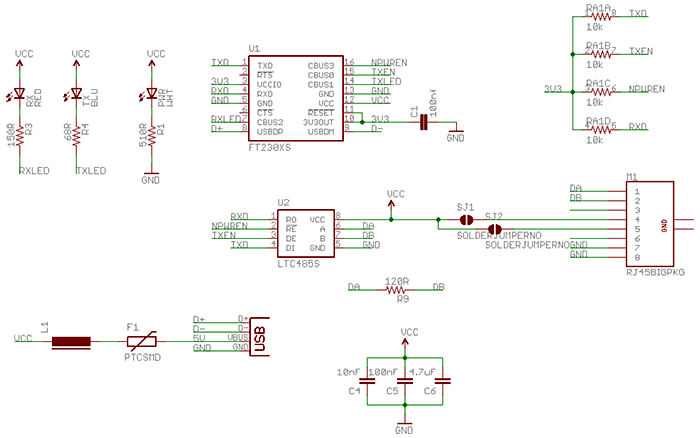

Данный вариант USB <-> RS-485 конвертера построен на базе FTDI чипа FT230X, а также недорогой микросхемы SN75176 от компании Texas Instruments.

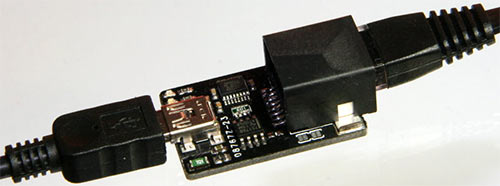

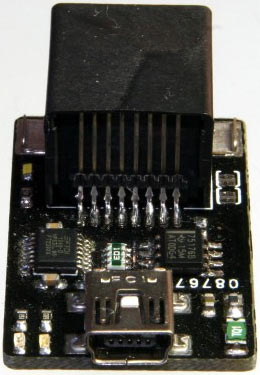

На плате адаптере установлен разъем 8P8C (RJ45) монтируемый на поверхности. Два светодиода (RX и TX) расположены в левой части от USB-разъема. Белый светодиод питания расположен слева от разъема RJ45.
Разъем RJ-45 совместим с DMX и джамперы с правой стороны RJ-45 опционально соединяют выводы 4 и 5 с напряжением +5 Вольт. Соединяя данные джамперы исчезает совместимость с протоколом DMX, но появляется возможность запитаться от USB-шины (при необходимости). Прием и передачу данных обеспечивают линии дифференциального приемопередатчика подсоединенных к выводам CBUS микросхемы FTDI, позволяя м/с автоматически включать прием или передачу данных. Функциональность данных выводов задается с помощью фирменной утилиты FT-PROG. Конфигурационный XML-файл для примера представлен в прикрепленном архиве.
Скачать список элементов (PDF)
Прикрепленные файлы:
- mnl-hardware-1f605d48a269.zip (140 Кб)
