Понадобилось как-то мне прошить пару микросхем в корпусах SOIC разной ширины.
У меня было три варианта:
- Купить готовый ZIF-переходник.
- Подпаять проводки к каждой ноге, подключить к программатору, прошить, отпаять. И так два раза.
- Изготовить пару переходников под разную ширину корпусов.
Вариант с покупкой не подходит. В моём городе нет радиомагазинов… Итог: долго, дорого.
Вариант с подпайкой тоже не нравится. С учетом того, что количество микросхем может быть, скажем, 20 штук… Итог: пайка превращается в сущий кошмар.

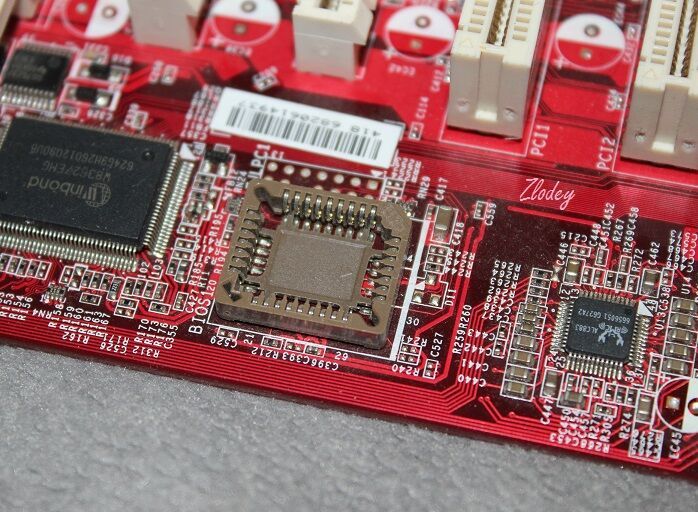

Было однозначно решено — самостоятельно изготовить переходники. Нам понадобятся две материнские платы от старых компьютеров. На плате находим вот такую «кроватку» с микросхемой BIOS. Извлекаем микросхему и приступаем к демонтажу «кроватки».

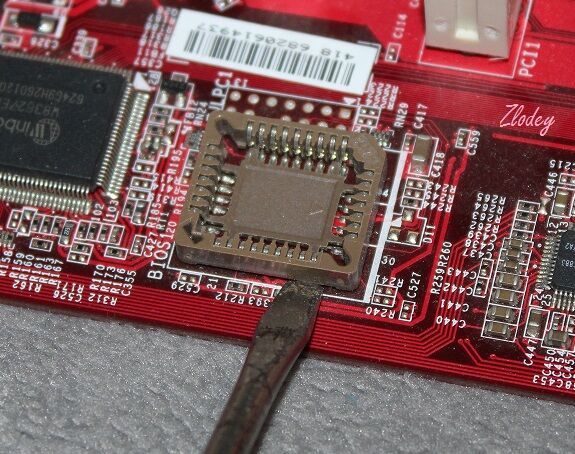

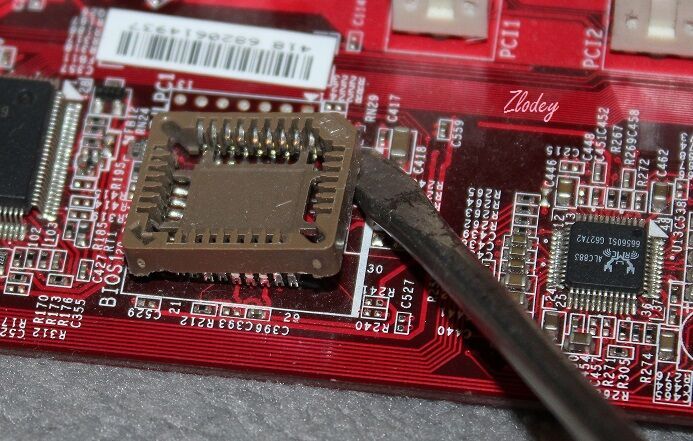

Так как выводы панельки располагаются под ней, отпаять её феном становится крайне затруднительно — пластиковый корпус скорее всего расплавится. Будем демонтировать другим способом. Поддеваем «кроватку» снизу при помощи отвёртки.

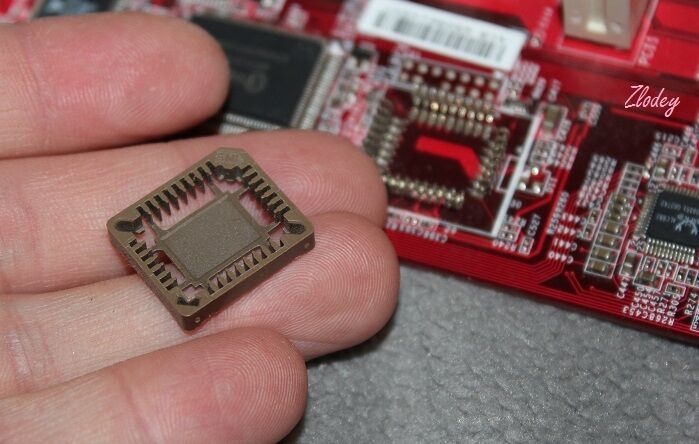

Пластиковый корпус снимется

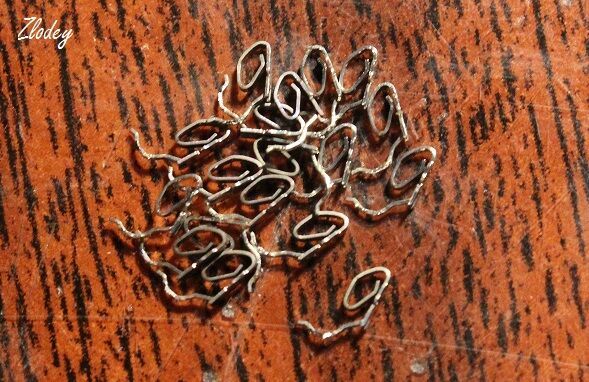

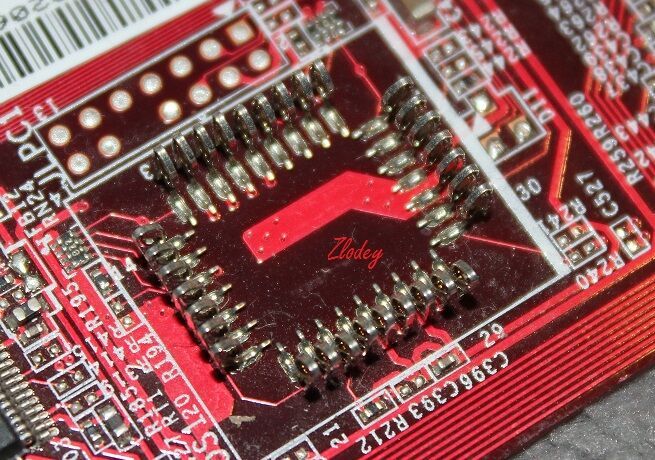

А контакты останутся на плате.
Теперь их можно без проблем отпаять при помощи термофена.

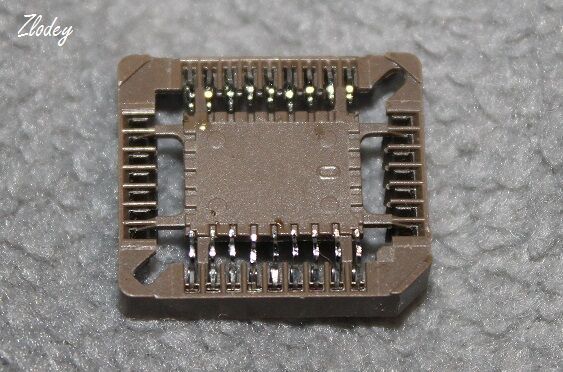

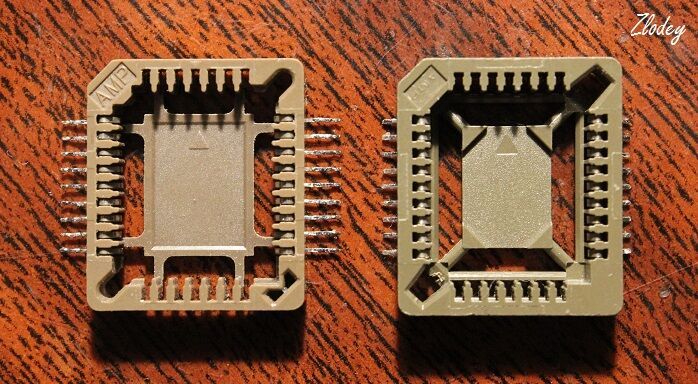

После отпайки вставляем контакты обратно в «кроватку», но лишь по верхней и нижней сторонам. Слева и справа контакты не вставляем.

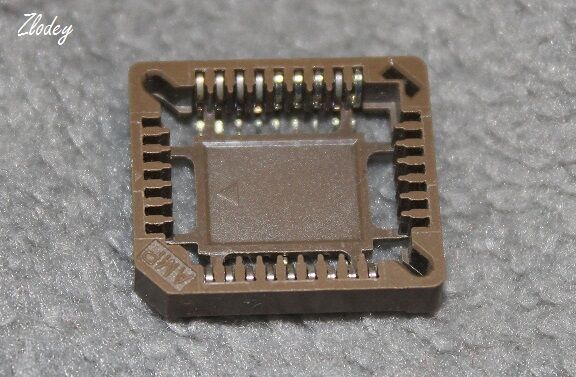

Выгибаем контакты на внешнюю сторону.

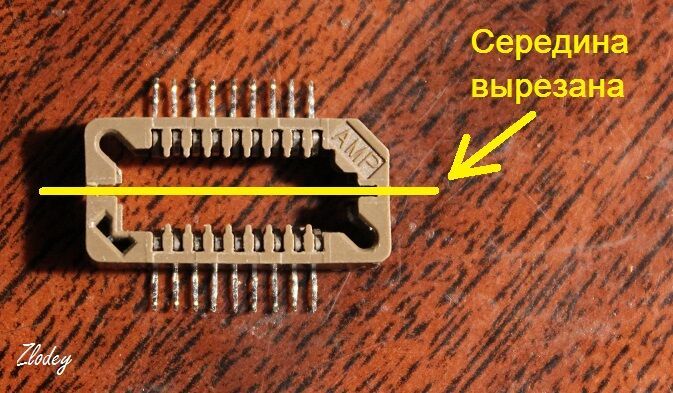

Теперь при помощи дремеля вырезаем среднюю часть «кроватки», неровности на торцах обрабатываем напильником. В итоге получится «кроватка» меньшей ширины, состоящая из 2-х половинок.

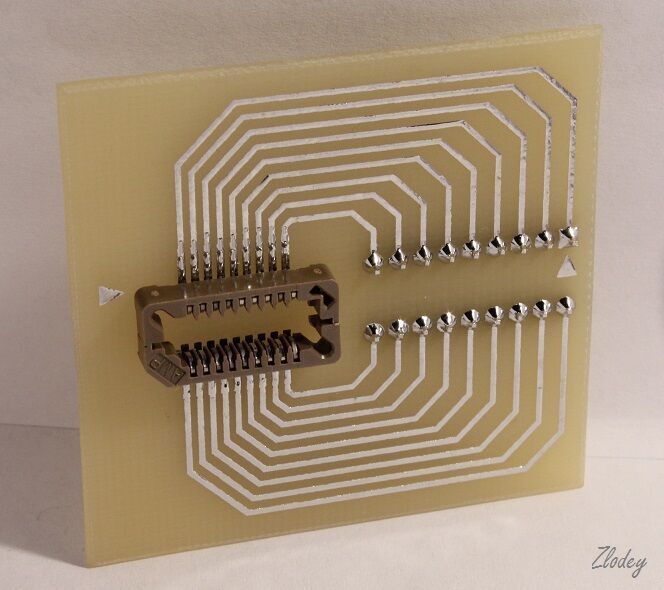

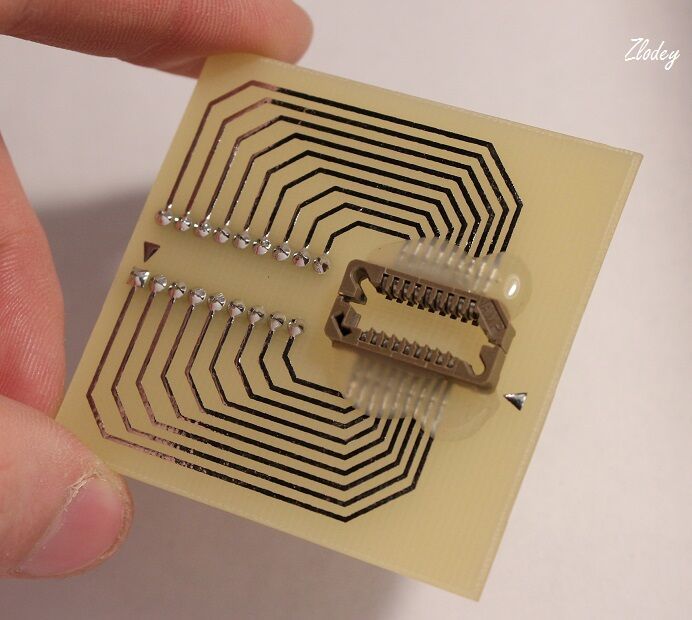

Разводим плату, травим, лудим, сверлим, припаиваем «кроватку». Файл печатной платы можно скачать в конце статьи.

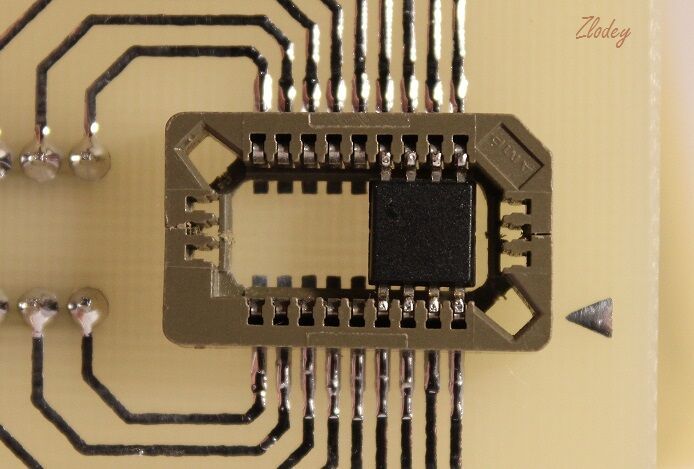

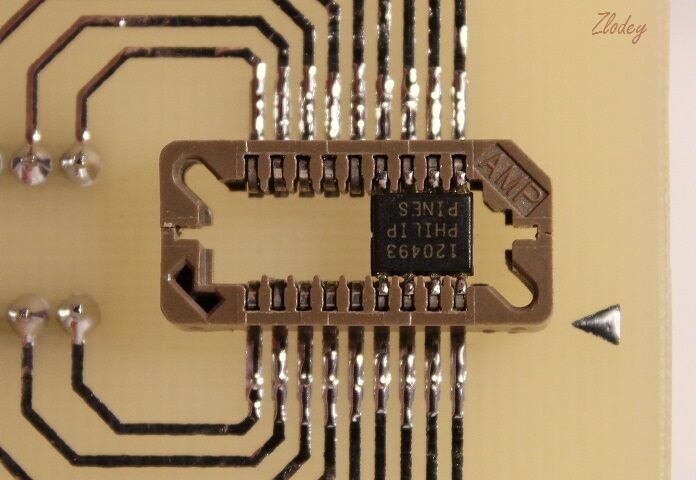

Ширина подбирается таким образом, чтобы туда свободно помещалась микросхема, выводами вверх. Для узкого SOIC корпуса это выглядит так.
А для широкого — вот так.
Для надёжности фиксируем выводы на термосопли.

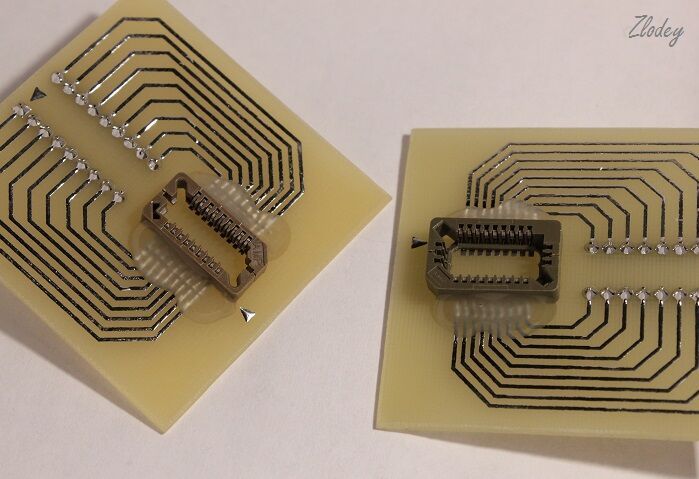

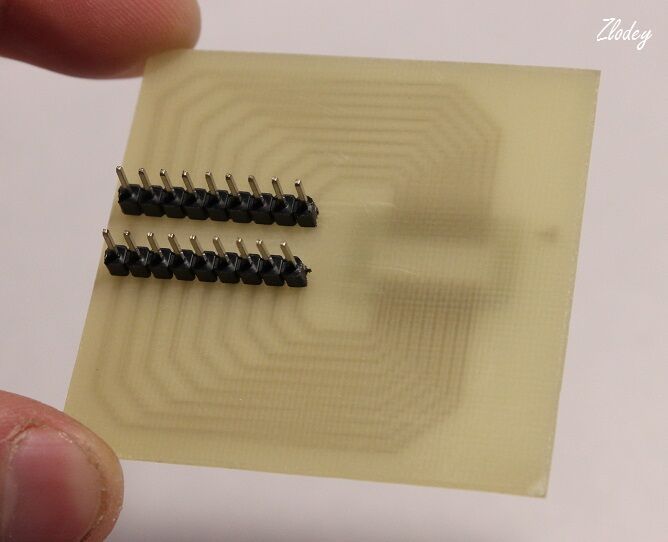

В итоге получилось два переходника.

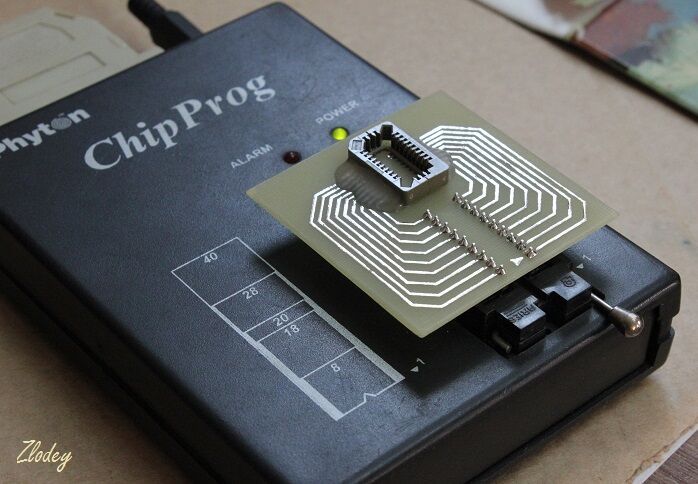

Вставляю переходник в панельку на программаторе.
Затем в «кроватку» кладу микросхему вверх ножками, слегка прижимаю кончиком карандаша или зубочистки, и приступаю к работе.

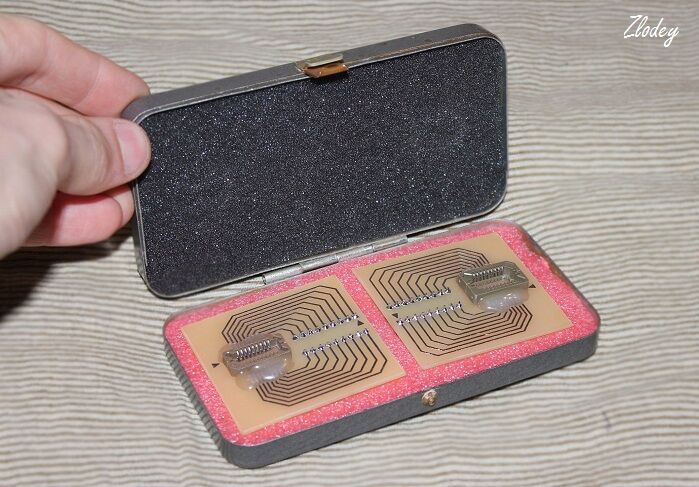

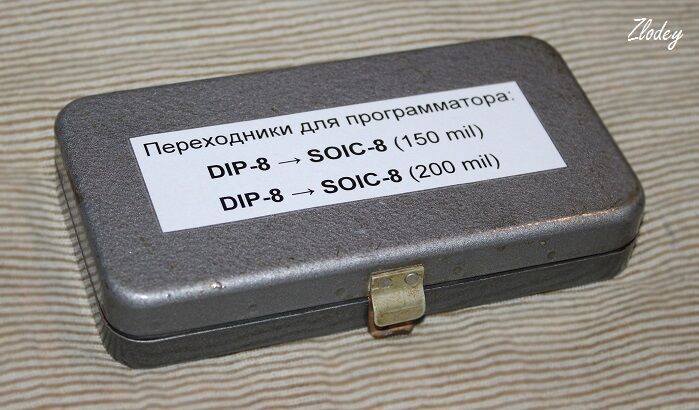

Для хранения и транспортировки переходников подобрал вот такой футляр.
P.S. Данную конструкцию подсмотрел где-то на просторах Интернета. Просто решил поделиться своим вариантом реализации.
