Одним из способов повысить чувствительность приёмника является включение дополнительного усилителя высокой частоты между антенной и входным контуром. Описываемый усилитель именно так и включается и может использоваться как с приёмниками с питанием от сети, так и от батареек. Собрано устройство на микросхеме LA1185. Микросхема представляет из себя преобразователь частоты для супергетеродинного приёмника ультракоротких волн (УКВ и FM). В состав микросхемы входит УВЧ, именно он и используется в этой схеме, а остальные компоненты микросхемы не задействованы. Возможно, в другой конструкции их можно будет задействовать. Данный усилитель также можно использовать и в составе приёмника КВ диапазона. В составе микросхемы имеется также стабилизатор напряжения смещения базовых цепей УВЧ и питание от нестабилизированного источника не окажет на работу микросхемы серьёзного воздействия.
Принципиальная электрическая схема устройства.
Применяемые детали
Конденсаторы применяемые усилителе должны быть рассчитаны на работу в высокочастотных цепях, например наши отечественные трубчатые типа КТК прекрасно работают в этой схеме. Резисторы могут быть любого типа, важно лишь чтобы были малогабаритными.
Правильно собранный усилитель в налаживании не нуждается.

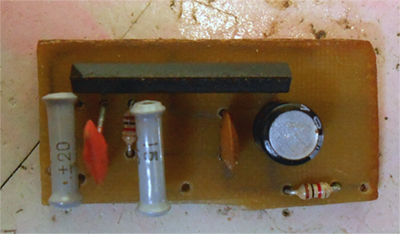

Внешний вид усилителя

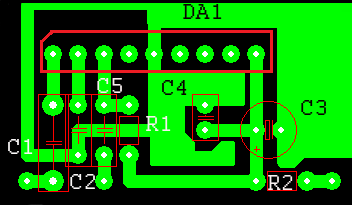

Расположение деталей на плате.
Скачать список элементов (PDF)
Прикрепленные файлы:
- dop-uvch-pechatka.lay (5 Кб)
