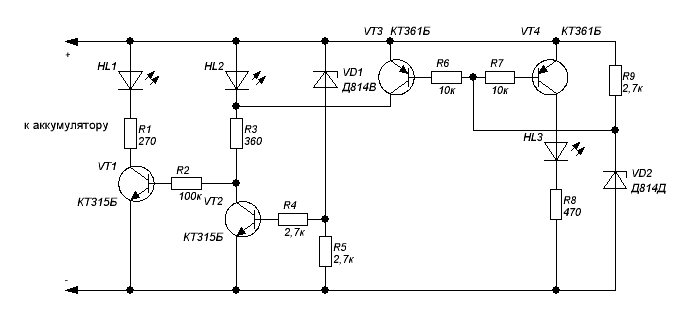

Эта простенькая схемка поможет быстро определить — помер аккумулятор в вашем авто или ещё нет. Схемка вот она:
Итак, имеется три светодиода, которые будут загораться в зависимости от напряжения бортовой сети. Если напряжение 10В и меньше — горит светодиод HL1 — его лучше взять красного цвета. Если напряжение составляет 11…13В — горит желтый HL2. Если же напряжение 14В — гореть будет красный HL3.
Светодиоды можно применять любые, соответствующих цветов. Транзисторы КТ315Б и КТ361Б можно заменить на КТ3102БМ и КТ3107Б соответственно. Стабилитрон Д814В можно заменить на КС510А, а Д814Д — на КС512А.
