Изучите принципиальную схему миниатюрного передатчика и его печатную плату в нашем руководстве. Узнайте о ключевых компонентах и их функциях.
Принципиальная схема радиопередатчика приведена на рисунке 1.

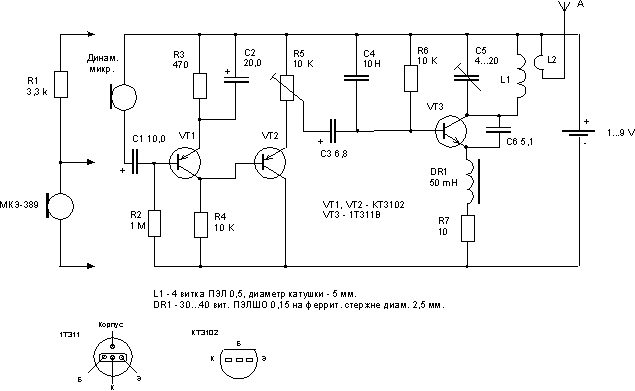

Рисунок 1 — Принципиальная схема радиопередатчика
Рисунок 2 — Печатная плата
