Очень удобное зеркало «Ритм». Автомобили менялись, а зеркало оставалось прежнее. Часы уже давно рассыпались. Они не особо нужны, но по просьбе друзей сделал.
На правом индикаторе часы, под ними две кнопки установки часов и минут.

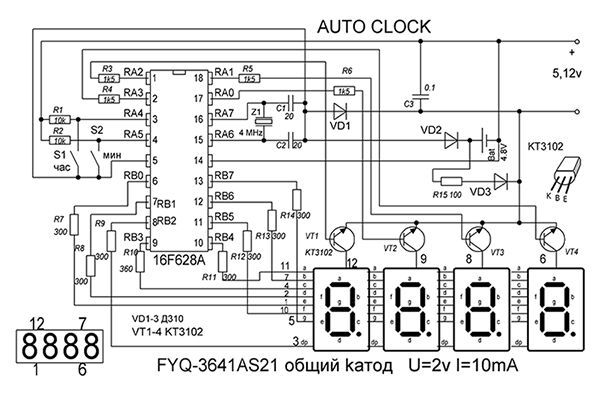

Схема часов.

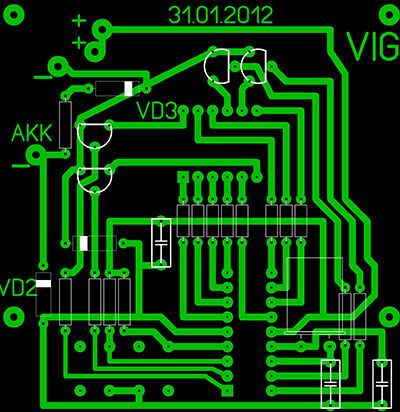

Плата часов 69х71мм. Индикатор и кнопки устанавливается со стороны печатных проводников.
Описание часов можно посмотреть здесь. Но печатная плата и прошивка (прилагаются) совсем другие, сделаны под это конкретное устройство.
На левом индикаторе чередуются следующие показания:
- напряжение бортовой сети со значком «u» и с точностью до 0,1 В — в течение 6 сек.
- 3 сек индикатор потушен.
- температура наружного воздуха с точностью до 0,1 градуса и светодиод выше индикатора в течение 6 сек.
- 3 сек индикатор не светится.
- температура двигателя с точностью до 0,1 градуса и светодиод ниже индикатора в течение 6 сек.
- 3 сек индикатор не светится.
- и все сначала. Если температура отрицательная будет светится знак «-«.

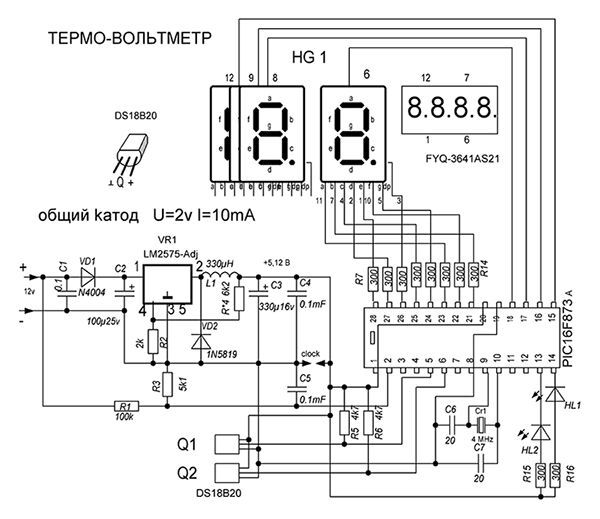

Схема термо-вольтметра со стабилизатором напряжения.

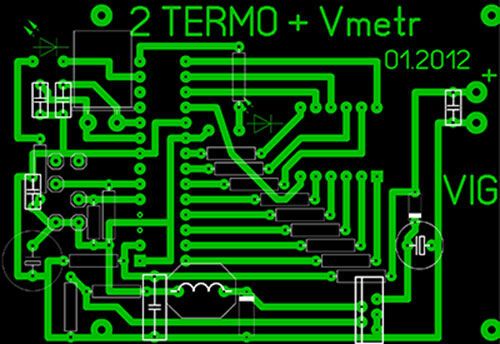

Плата из одностороннего фольгированного текстолита размером 83х57мм.
Термодатчик один крепится под передним бампером, второй на двигателе прижимной пластиной через термопасту.
Зеркало с этой «начинкой» проработало у меня больше года. Отлично смотрится, особенно в вечернее и ночное время.
Файлы прошивок и печатные платы прилагаются.
