Трансформатор собран на ферритовом Ш-образном сердечнике Ш8х8. При изготовлении трансформатора обратите внимание на качество намотки. Обмотка должна вестись виток к витку, с обматыванием каждого слоя либо конденсаторной бумагой, либо фторопластовой лентой. После намотки всех обмоток трансформатор нужно пропитать эпоксидной смолой, разведенной в спирту, чтобы не было пробоя обмоток.

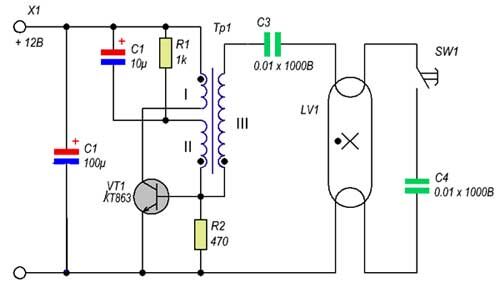

I -30витков ПЭВ-2 0,3мм
II -12витков ПЭВ-2 0,3мм
III-550витков ПЭВ-2 0,3мм
Точками показаны начало обмоток. Сначала наматываем третью обмотку, далее к выводу третьей обмотки прикрепляем вывод второй обмотки и наматываем ее в обратную сторону. Затем, наматываем первую обмотку.
Транзистор необходимо разместить на радиаторе. Кнопка служит для поджога лампы, если этого не произошло сразу, но обычно лампы зажигаются сами.
Подключайте лампу, а далее подавайте питание (Не наоборот! Иначе трансформатор может пробить!). Если лампа не загорается, то поменяйте местами выводы обмотки I.
