Особенности воспроизведения WAV-файлов при помощи Arduino. Узнайте, как отформатировать SD-карту и конвертировать аудио файлы для правильной работы проекта.
В данной статье представлен простой проект для воспроизведения WAV-файлов на платах Ardunio (в частности в данном проекте используется недорогая плата Arduino Nano V3).
Подготовка SD-карты

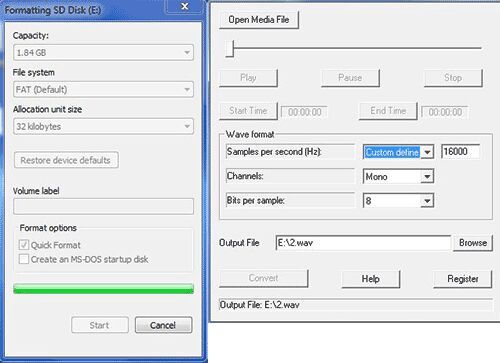

Отформатируйте SD-карту в соответствии с нижеприведенным изображением с настройками.
Сконвертируйте ваши аудио файлы со следующими параметрами:
- частота дискретизации (Гц): 16000
- каналов: моно
- бит: 8
Для конвертации я использовал бесплатное программное обеспечение Wav Sample Rate Converter

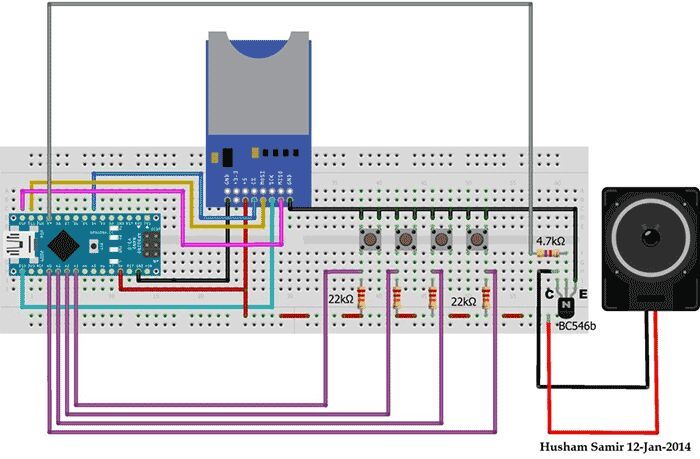

Схема проста и в пояснении не нуждается
Перед тем, как загрузить скетч в плату, необходимо установить библиотеку TMRpcm. Вся необходимая информация находится на официальном сайте библиотеки.
Скачать список элементов (PDF)
Прикрепленные файлы:
- WAV_files.zip (1314 Кб)
- WavSW_ino.ino (1 Кб)
