Тонкости создания простейшего звонка с двумя мелодиями на Ардуино. Узнайте, как сделать его своими руками и добавить любые другие мелодии.

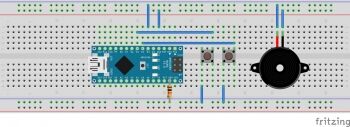

Звонок состоит собственно из Ардуино(в моём случае Nano, пойдёт любая), 2-х тактовых кнопок и динамика.
Одна кнопка меняет мелодию(4 пин), другая проигрывает её(5 пин). Кнопки имеют четыре ноги — по две с каждой стороны. Они соединены с землёй на Ардуино через резистор на 10кОм. С другой стороны любая из ног соединяется с 4 или 5 пином, соответственно с назначением данной кнопки. Всего мелодий две — главная тема Звёздных войн и тема Вейдера, т.е. Имперский марш. При желании можно самому внести изменения в код и добавить любую другую мелодию. Для воспроизведения звука используется стандартная ардуиновская функция tone(), которая принимает три параметра — номер пина динамика, частоту ноты, длительность ноты. Номер пина — 3.
Номер выбранной мелодии записывается в EEPROM, так что отключение питания не представляет собой никакой угрозы для звонка.
Скачать список элементов (PDF)
Прикрепленные файлы:
- Buzzer(1).ino (2 Кб)
- Buzzer2.pdf (606 Кб)
