Эта статья предназначена для начинающих, но уже умеющих держать паяльник в руках и собирать простенькие схемы. Это блок аудио-световой индикации, который понадобится нам в дальнейшем. Предлагаю 2 варианта этого блока. Что умеет этот простой в сборке блок? А умеет он прерывисто пищать и мигать светодиодом. В следующих статьях будут описаны устройства совместимые с этим блоком, для этого у него кроме питания есть вывод CONTR- (control) управление.
Первый вариант:
На комплементарных парах VT1, VT2 и VT3, VT4 собраны одинаковые генераторы, второй издает звук, первый управляет вторым. R1 и R2 задают смещение на базы транзисторов VT1 и VT3. С1 и С2 задают обратную связь, необходимую для генерации. Второй генератор включен в коллекторную цепь VT2, и работает лишь когда он открыт. С4 применен для небольшого сглаживания питания второго генератора. С3 шунтирует всю схему. Паралельно второго генератора подключен светодиод с ограничивающим резистором, который будет мигать в такт звуку. R1 для начала генерации необходимо подключить к плюсу питания.

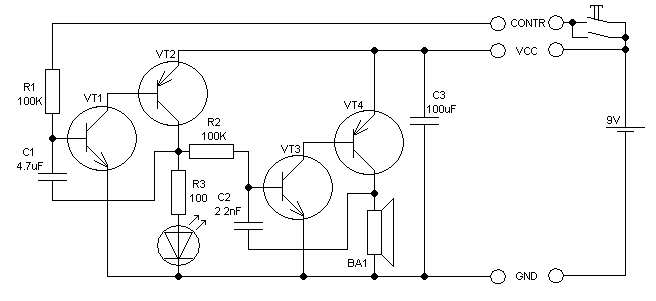

Второй вариант:
Аналогично первой схеме здесь используются 2 генератора на комплементарных парах VT1, VT2 и VT3, VT4 , первый из которых управляет вторым. R1 и R2 задают смещение на базы транзисторов VT1 и VT3. С1 и С2 задают обратную связь, необходимую для генерации. Светодиод и резистор R3 являются нагрузкой первого генератора. А работа второго возможна лишь при открытом VT2. R1 для начала генерации необходимо подключить к плюсу питания.
Детали:
Детали в обоих вариантах были применены одинаковые. Это 2 комплементарные пары маломощных транзисторов, 3 резистора, 3 конденсатора, высокоомный динамик и светодиод. Транзисторы можно применить BC547 и BC557. Электролитические конденсаторы на напряжение 16В. Резисторы с рассеиваемой мощьностью 0.125Вт. Светодиод любой подходящий, с данным R3 желательно сверхяркий, при использовании маломощьных светодиодов и больших напряженний питания сопротивление R3 нужно увеличить. Динамик можно применить любой малломощный, желательно высокоомный, например пленочный мощностью 0.125Вт и сопротивлением 100 Ом. Питание в районе 3-15В.
Настройка:
В настройке как таковой устройство не нуждается. Оно должно запускатся сразу и без проблем. Номиналами R1 и R2 регулируется частота прерываний и частота звука соответственно. R3 подбирается в зависимости от мощности светодиода. Если во втором варианте появится паразитное самовозбуждение, номинал C3 необходимо увеличить.
Сборка:

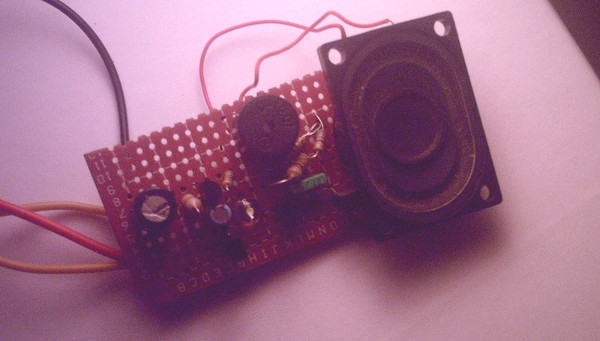

Дабы показать что устройство действительно работает я порылся в коробке с деталями и собрал первый вариант. К статье прилагаются файлы печатных плат для обоих вариантов. Но собрал я его на куске макетной платы, в целях экономии времени.
Для запуска устройства необходимо соединить вывод CONTR с плюсом питания, или припаять кнопку, как указано в правой части схемы.
А вот и видео:
Как уже сказано, в дальнейшем будут другие статьи для начинающих в которых будет использоваться этот блок для индикации. К примеру датчик открытой двери или лазерная сигнализация.
