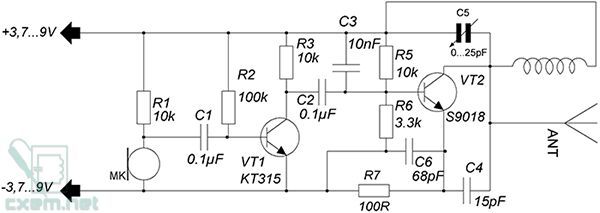

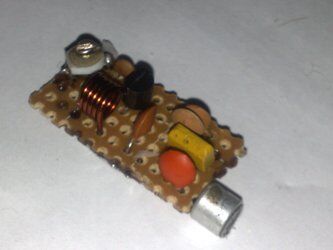

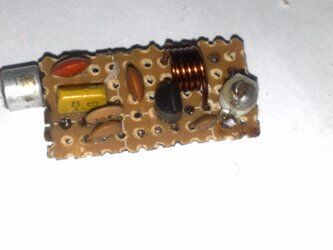

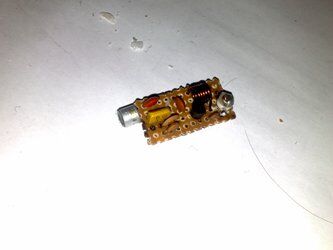

Этот жучок был изготовлен по просьбе друга. Требовалось изготовить радио жучок для прослушки на небольшом расстоянии (30-50 метров). Было решено изготовить давно проверенную схему. Схема стандартная (емкостная 3-хточка), компоненты были подобраны путем опытов.
Схема содержит в себе дополнительный усилитель, это увеличивает чутье жучка до 4-5 метров (слышен даже шепот в небольшой комнате).
Передатчик модулирует сигнал, который ловится на обычный FM радиоприемник. Для опытов был использован радиоприемник от мобильного телефона Nokia N95. С таким приемником сигнал свободно ловится на расстоянии до 60 метров от передатчика, при использовании более качественных радиоприемников, жука можно ловить на расстоянии порядка 100 метров, и это чистая дальность действия хорошо настроенного передатчика.
Для настройки жука лично использовал простой детектор электромагнитных волн.
Микрофон — использован от китайского плеера с функцией записи звука. Микрофонный усилитель построен на транзисторе КТ315, хотя можно применить буквально любые маломощные транзисторы обратной проводимости.
В передатчике применен ВЧ транзистор серии S9018, его отечественный аналог КТ368, хотя можно использовать любые маломощные ВЧ и СВЧ транзисторы (NPN) с рабочей частотой от 500МГц и более.
Антенна — кусок изолированного многожильного провода (диаметр не очень уж и важен) с длиной 15-20см.

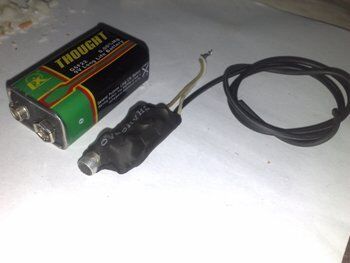

Устройство можно питать от одного литиевого аккумулятора с напряжением 3,7 вольт, хотя удобно использовать батарейки типа »КРОНА» или «КОРУНД» с напряжением 9 Вольт, хотя схема начинает работать от одной литиевой таблетки с напряжением 3 Вольт.

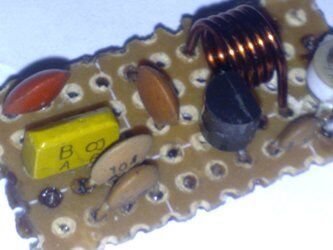

Катушка состоит из 5-и витков, намотана на оправе с диаметром 3мм, для намотки использовался провод 0,6мм.
Для точной настройки жучка на нужную частоту желательно использовать подстроечный конденсатор. В моем случае жучок работает на частоте 98.45 Гц — на этом диапазоне чистый прием, хотя гармоник много.
Настройка жука делается вращением подстроечного конденсатора, не желательно играть с катушкой. После точной настройки, можно измерить емкость подстроечника и заменить на постоянный. В схеме использованы керамические конденсаторы с малой утечкой, хотя можно ставить и советские. При использовании отечественных конденсаторов, желательно применить трубчатые конденсаторы.

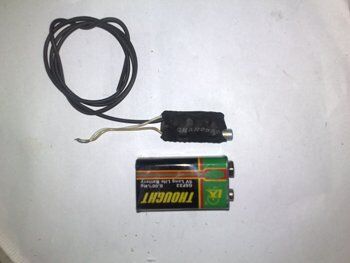

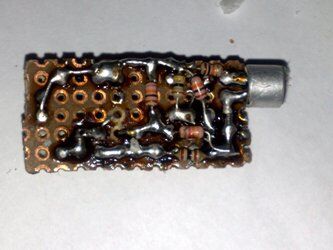

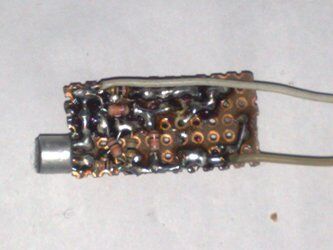

Схема отлично работает и с использованием SMD компонентов. В качестве оформления, использовалась термоусадка.
