В последние годы при изготовлении печатных плат радиолюбители особое предпочтение отдают фоторезистивной технологии. Суть её заключается в том, что засвечивать светочувствительную плёнку ультрафиолетовой лампой через шаблон необходимо за определённый промежуток времени. Прокараулил, прозевал и шаблон пошёл на смарку! После того, как несколько раз столкнулся с данной проблемой, пришла в голову мысль — изготовить таймер. Для данной технологии совсем не обязательно многофункциональное устройство с широким и плавным диапазоном выдержек времени. Предлагаемый таймер имеет пять фиксированных выдержек времени, светодиодную индикацию и звуковое оповещение в конце сеанса. В принципе, для данной цели такого таймера вполне достаточно…
Технические характеристики: питание — 220в, мощность подключаемой нагрузки зависит от используемого симистора (ток нагрузки составляет 16А), пять выдержек времени — 5 мин; 10 мин; 15 мин; 20 мин; 25 мин. По желанию, выдержки можно изменить — увеличить, либо уменьшить время и интервал с помощью коррекции прошивки. Таймер управляется одной кнопкой, с помощью которой выбирается нужная выдержка времени и производится СТАРТ.
Рассмотрим схему устройства
Собран на микроконтроллере PIC12F629. К выходным выводам через токоограничительные резисторы подключены светодиоды. Вывод 7 используется одновременно для управления светодиодом «старт», симисторной оптопарой и пьезоизлучателем. После подачи питания, переменное напряжение через ограничительный резистор 22R и гасящий конденсатор поступает на выпрямительный мост, где ограничивается стабилитроном 1N4733A (5в) и сглаживается электролитическим конденсатором 470мк. На контроллер поступает питание и устройство входит в ждущий режим. С помощью кнопки S1 осуществляется прокрутка светодиодов выбора режима выдержки времени. При переходе на каждую последующую ступень, кнопку нужно нажимать кратковременно (не более 1 сек). После выбора нужного режима, запуск таймера осуществляется длительным нажатием кнопки (более 1 сек). Вместе с одним из светодиодов выбора режима VD1-VD5 зажигается светодиод VD6. В то же время через светодиод оптопары начинает течь ток, отпирается симистор VS1 и появляется сетевое напряжение на выходе устройства — начинается отсчёт времени. По истечении времени звучит звуковой сигнал и симистор VS1 закрывается, тем самым снимается напряжение с нагрузки. Три транзистора в схеме выполняют роль дешифратора. Поскольку микроконтроллер PIC12F629 имеет ограниченное количество выводов, и чтобы реализовать данную идею с таймером на 5 ступеней, пришлось применить транзисторы.
Детали
Микроконтроллер PIC12F629, PIC12F675. Транзисторы любые, маломощные — подойдут КТ315, 2S633. Диоды малогабаритные на ток не менее 1А и обратное напряжение не ниже 400в. Подойдут 1N4004 и им подобные. Резисторы мощностью 0,25Вт. Снабберный резистор и резистор, который подключен к гасящему конденсатору, должны быть мощностью не менее 0,5Вт. Светодиоды индикаторные, практически любые с прямым напряжением 2в и током 10mA. Пьезоизлучатель любой, подходящих габаритов. Я взял от телефонного аппарата.
Данный таймер можно так же использовать и для других целей, в быту и технике.
Внимание! Данная схема не имеет гальванической развязки с сетью, поэтому необходимо соблюдать правила электробезопасности!

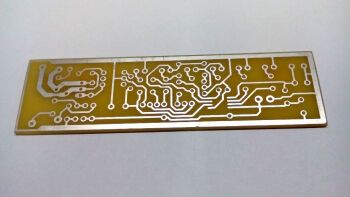

Печатная плата изготовлена из стеклотекстолита толщиной 1,5мм и размерами 110х30мм.

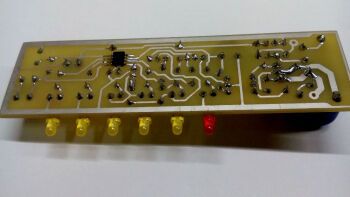

Контроллер припаян со стороны печатных дорожек.

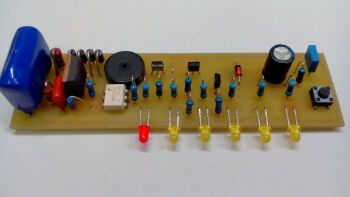

Все компоненты расположены на лицевой стороне.

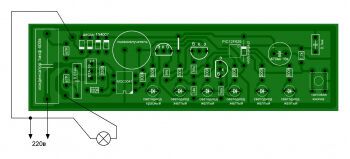

Расположение компонентов на печатной плате.
Скачать список элементов (PDF)
