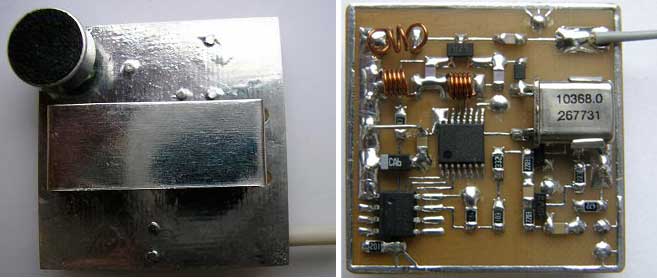

Данная конструкция собрана для работы в диапазоне 4ХХ МГц. Но, благодаря использованию микросхемы фирмы RFM TXC 101, частотный диапазон работы устройства может быть 310 — 319 МГц, 430 — 439 МГц, 860 — 879 МГц, 900 — 929 МГц. И это лишь в случае использования кварцевого резонатора 10 МГц, предусмотренного производителем!
Практические испытания показали, что применяя кварцы выше или ниже частоты 10 МГц возможно «увести» диапазон работы TXC 101 в районе более 100 МГц, от указанного в документации .
С кварцем 13 МГц передатчик абсолютно без проблем работал на частоте 565.5 МГц, тогда как программно заданная частота для него была 435 МГц.
Возможность программно задавать рабочую частоту с мелким (2,5 кГц на поддиапазоне 4ХХ Мгц и 7.5кГц на поддиапазонах 8ХХ и 9ХХ МГц) шагом делает эту микросхему достаточно привлекательной для различного рода применений.

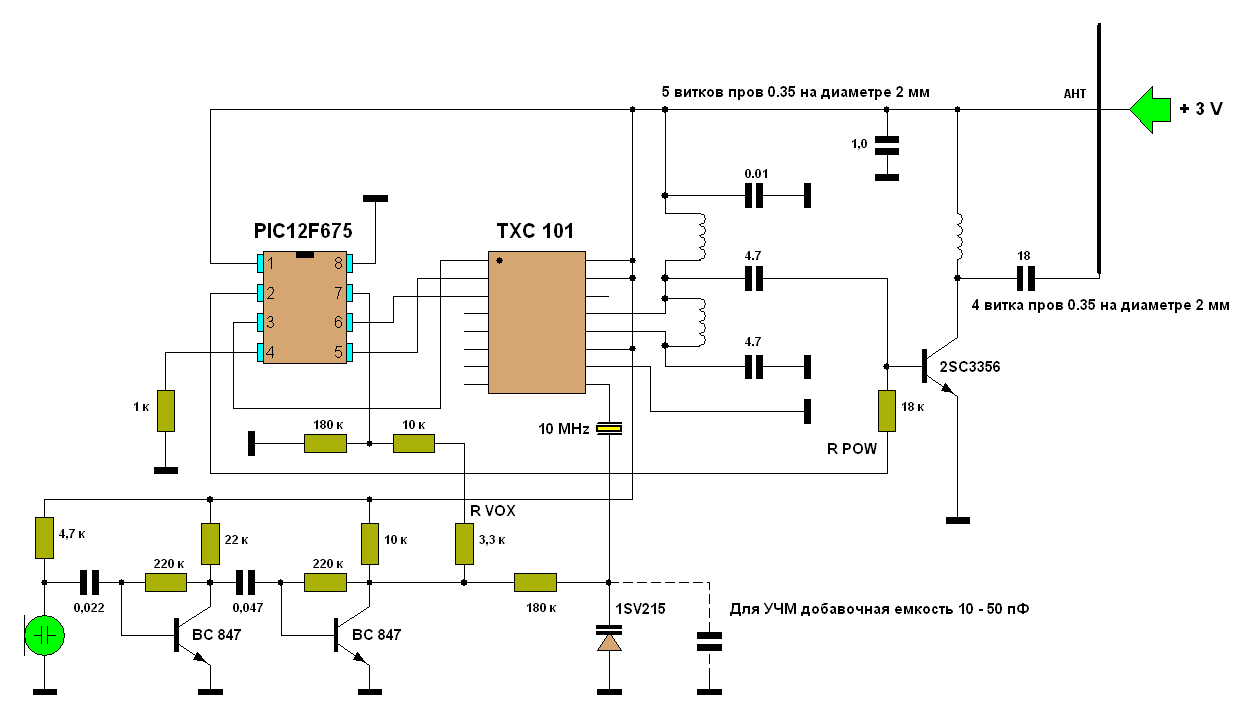

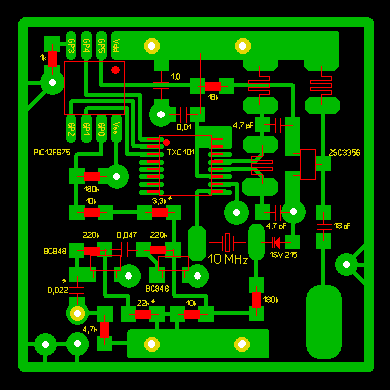

Устройством управляет микроконтроллер PIC12F675 . Он загружает данные в передатчик , управляет усилителем мощности и « следит » за уровнем НЧ сигнала с микрофонного усилителя.
Функция VOX реализована на встроенном компараторе микроконтроллера. Если уровень НЧ сигнала с микрофонного усилителя превысит пороговый ( задается программно в EEPROM ) , контроллер « будит» TXC 101 , и включает оконечный каскад на заданное время ( задается программно в EEPROM ) .
Технические характеристики устройства:
Ток потребления в ждущем режиме — 1 мА
Ток потребления в рабочем режиме — 20 мА
Мощность передатчика — 20 мВт
Модуляция — WFM
Диапазон питающего напряжения — 2,2… 3,6 Вольта
Программирование контроллера.

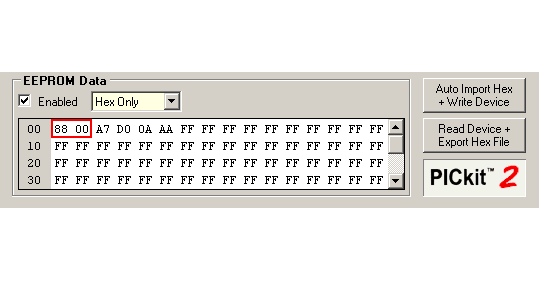

В нулевой ячейке памяти контроллера на этапе программирования прописывается поддиапазон в котором будет применяться передатчик.
Число 88 ( нулевая ячейка EEPROM ) — выбор поддиапазона применения ТХС 101 .
Число 00 ( первая ячейка EEPROM ) — опциональные установки ( их трогать не нужно ) .
Поддиапазонов всего 4 .
Число 80 — означает , что передатчик кристалла будет работать в поддиапазоне 310 — 319 МГц
Число 88 — означает , что передатчик кристалла будет работать в поддиапазоне 430 — 439 МГц
Число 90 — означает , что передатчик кристалла будет работать в поддиапазоне 860 — 879 МГц
Число 98 — означает , что передатчик кристалла будет работать в поддиапазоне 900 — 929 МГц

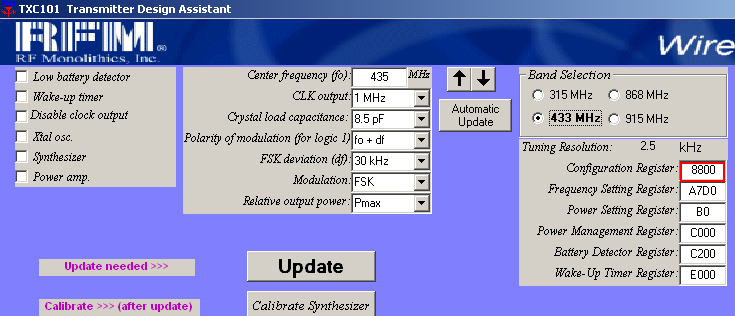

Из нулевой и первой ячейки памяти контроллера заполняется регистр Configuration ТХС 101 .
Для более детального ознакомления c регистрами передатчика рекомендую программу RFICDA .

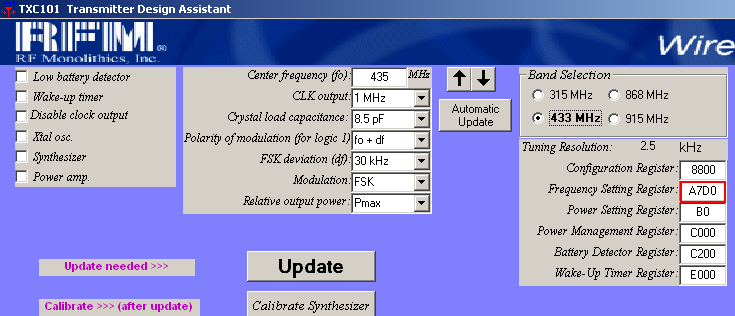

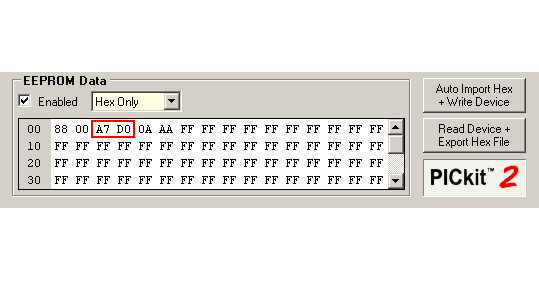

Следующие две ячейки памяти заняты числом А7D0
Это точное значение частоты передатчика в районе выбранного поддиапазона.
Если в окне программы RFICDA Center frequency выбрать частоту например 435.015 число А7D0 изменится на А7D6.
Если в окошке Center frequency выбрать частоту например 438.4 МГц, то число в окне Frequency Setting Register будет АD20 и так далее .
Таким образом при «подсказке» прграммы RFICDA можно знать, что заносить в память контроллера для работы передатчика на желаемой частоте.
Нужно помнить, что это справедливо для применяемого опорного кварца 10 МГц.
Если частота опорного кварца не 10 МГц , вся сетка частот сдвинется пропорционально.
К примеру заданная частота при кварце 10 МГц — 435 МГц.
Как расчитать частоту при опорном кварце 12 МГц ?
Очень просто …
Нужно 435 : 10 = 43,5 ( коэффициент деления )
Затем нужно 43,5 х 12 = 522 МГц ( искомая частота )
В любом случае следует помнить также, что варикап, включенный последовательно опорному кварцу « уводит» его на несколько кГц вверх, что в итоге вызовет огрешность в окончательных расчетах на сотню а то и более кГц.

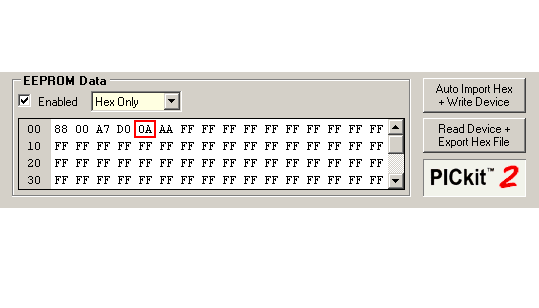

Следующий адрес энергонезависимой памяти контроллера занят числом 0А
Это величина задержки VOX . Тоесть время , на которое включится передатчик после активации по голосу .
Максимальное время — число FF , что с шагом 0,5 секунды будет 128 секунд .
0Aсоответствует 5 секундной задержке .
На протяжении периода активности передатчика , каждый звук , превышающий порог VOX , будет продлять указанное в памяти время работы устройства .

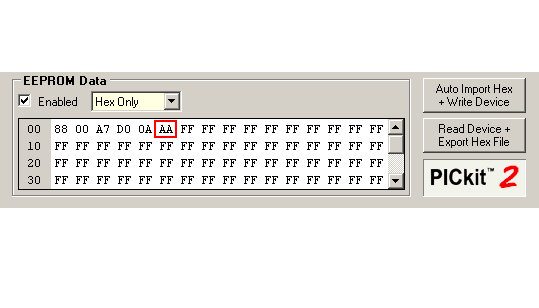

Следующее значение АА .
Это пороговый уровень срабатывания активации по голосу.
Пороговых уровней всего 16 .Обязательно от А0 до AF.
А0 — максимальная чувствительность VOX.
AF — минимальная чувствительность VOX.
Точную калибровку уровней можно произвести подобрав резистор R VOX.
Если резистор R VOX заменить емкостью 1 мкФ, тогда привязка активации по голосу будет именно к переменной составляющей звукового сигнала.
Для работы радиомикрофона в режиме УЧМ, следует параллельно варикапу установить конденсатор , уменьшающий индекс модуляции.
Сергей (blaze), г Кременчуг, blaze2006@ukr.net
Скачать список элементов (PDF)
Прикрепленные файлы:
- txc101.rar (16 Кб)
