Хочу вам предложить отличное решение для сварочного аппарата.
Этот модуль плавно регулирует сварочный ток (фазоимпульсный метод регулирования тока), также может применяться для регулятора тока заряда аккумуляторов.
Разрешение регулятора довольно высокое: около 140 шагов в диапазоне от 0 до 100% мощности.
Тестировалось устройство на сварочном аппарате с максимальным рабочим током приблизительно 160-180А
Управление осуществляется двумя кнопками + и -.
Кратковременное нажатие увеличивает (+) на 1 шаг или уменьшает (-) на один шаг, удержание кнопки быстро увеличивает/уменьшает выходной ток.
В данном устройстве сохраняется установленный ток при отключении устройства.
Индикация — самая простая (потому что изначально изготавливался модуль для тестирования качества работы) светодиод мигает при регулировке — чем быстрее мигает, тем меньше мощность. Когда дошли до максимума или минимума — светодиод тухнет.

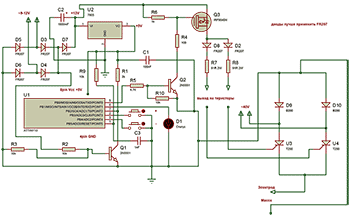

В архиве есть все необходимые файлы (прошивка, схема , печатная плата и файл еепром его не обязательно заливать) для повторения устройства. Устройство не нуждается в наладке и начинает работать сразу после правильной сборки. Прошивку можно залить с помощью любого АВР программатора, фьюзы изменять не нужно.
Если данный проект заинтересует людей — буду готов усовершенствовать модуль.
Ниже вы можете скачать печатную плату в формате LAY, прошивку
Скачать список элементов (PDF)
Прикрепленные файлы:
- power_reg.rar (19 Кб)
