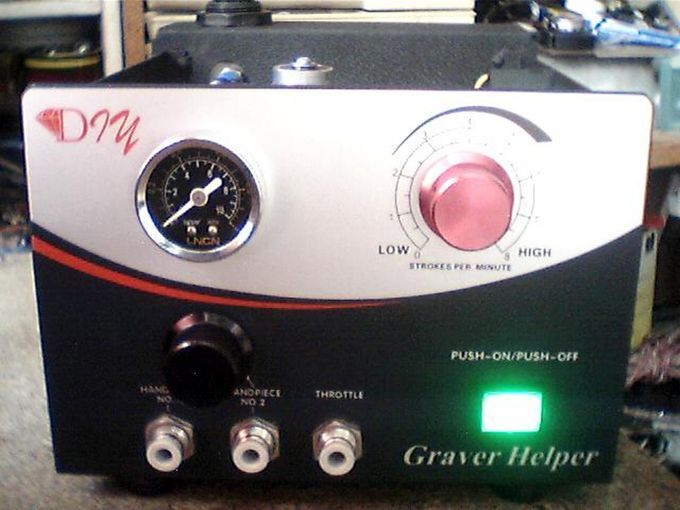

Регулятор стоял в пневмогравере «Graver Helper» (рис.1) и однажды перестал регулировать подачу воздуха. Осталось лишь два режима – двигатель прерывателя или совсем не вращается (это когда ручка выбора скорости стоит в крайнем левом положении) или вращается с малой скоростью (около 50-ти оборотов в минуту при любом другом положении ручки).
Рис.1

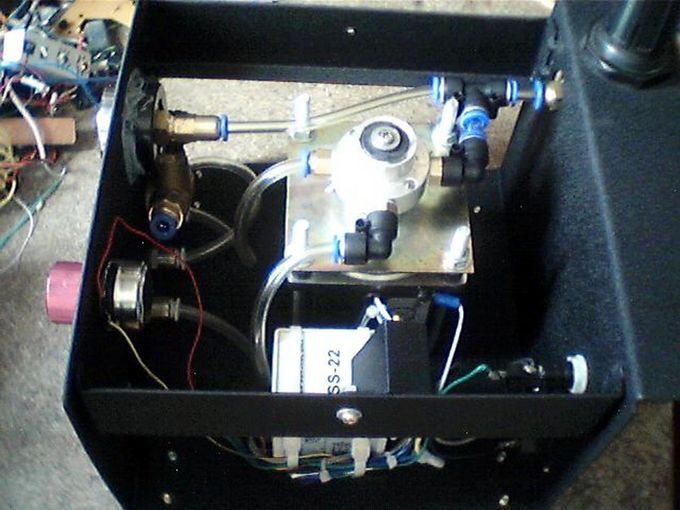

Во вскрытом пневмогравере (рис.2) видно, что из электроники в нём лишь разъём питания и предохранитель на задней стенке и сетевая кнопка с переменным резистором на передней панели. Но ещё есть пластиковая коробочка, к которой подходят все провода. Называется она «SPEED CONTROL UNIT SS-22» — «отсек регулировки скорости». Вот она и интересна.
Рис.2

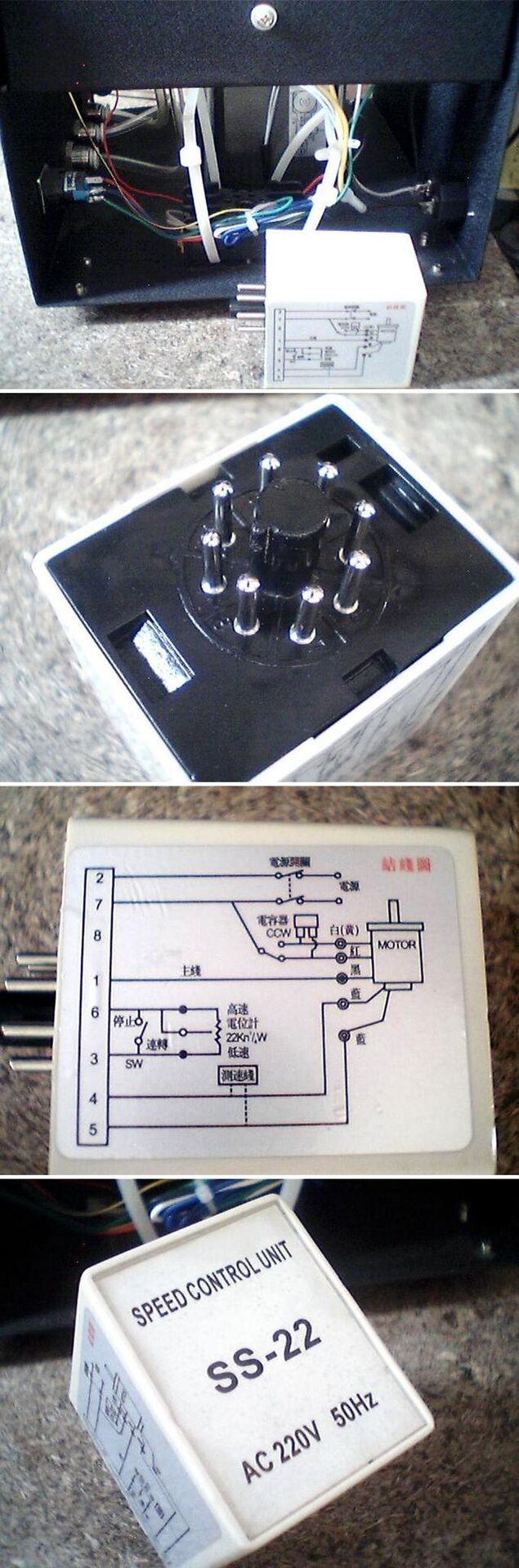

Регулятор этот имеет кольцевой штыревой разъём с направляющей и достаточно просто вынимается (рис.3) и легко разбирается с помощью тонкой отвёртки (рис.4).
Рис.3
Рис.4

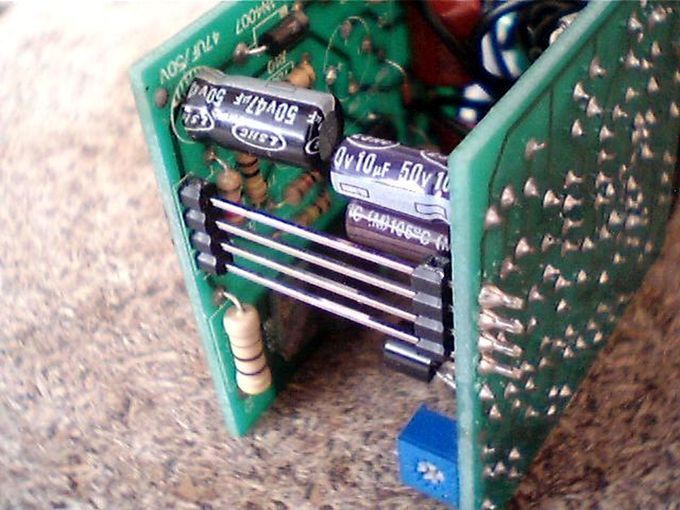

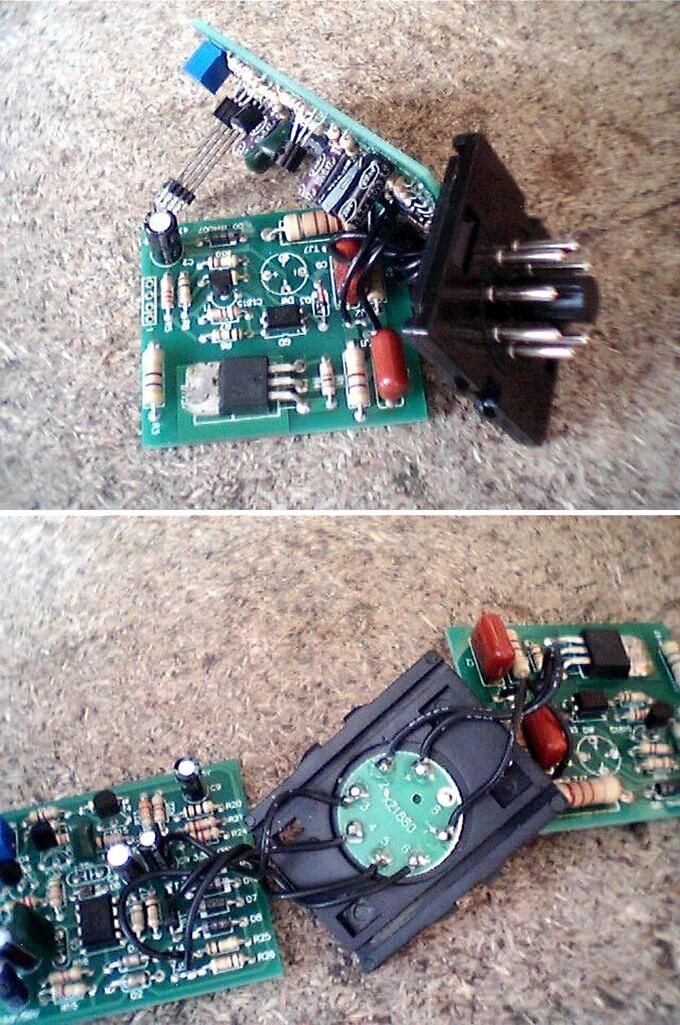

Внутри две печатные платы, соединённые проводами в чёрной изоляции со штыревым разъёмом и 4-мя длинными перемычками (гребёнка) между собой (рис.5).
Рис.5

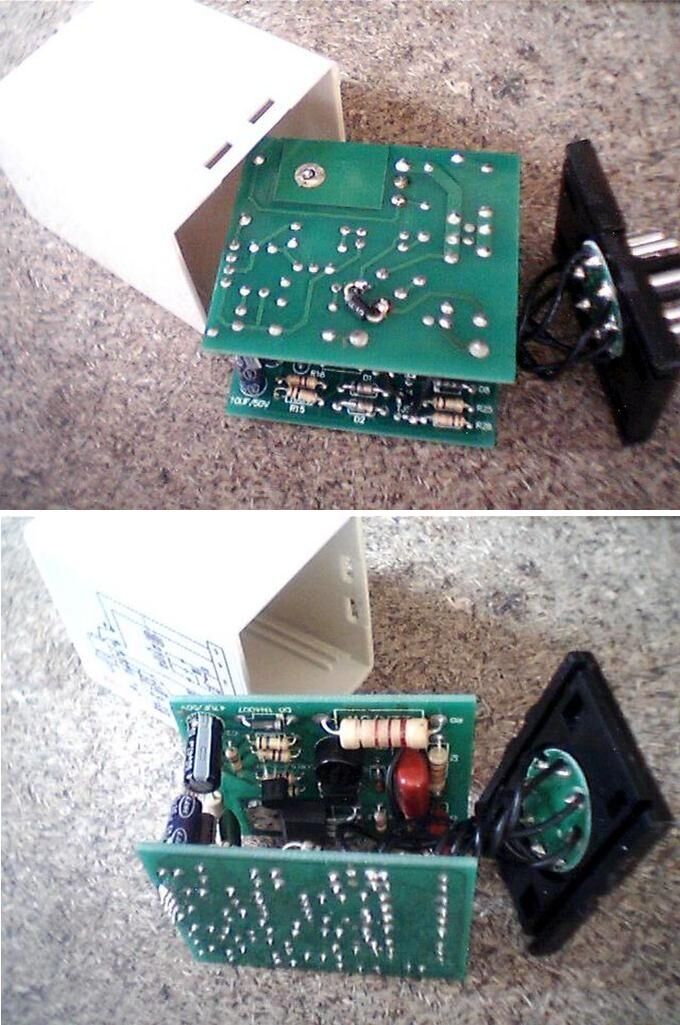

Отпаяв перемычки на любой из плат, появляется свободный доступ к деталям регулятора (рис.6). На платах все чёрные проводники, уходящие к круговому штыревому разъёму, промаркированы с «TJ1» до «TJ7» и имеют ту же нумерацию, что и штырьки на разъёме, т.е. даже если все провода «отвалятся», то соединения восстановить несложно.
Рис.6

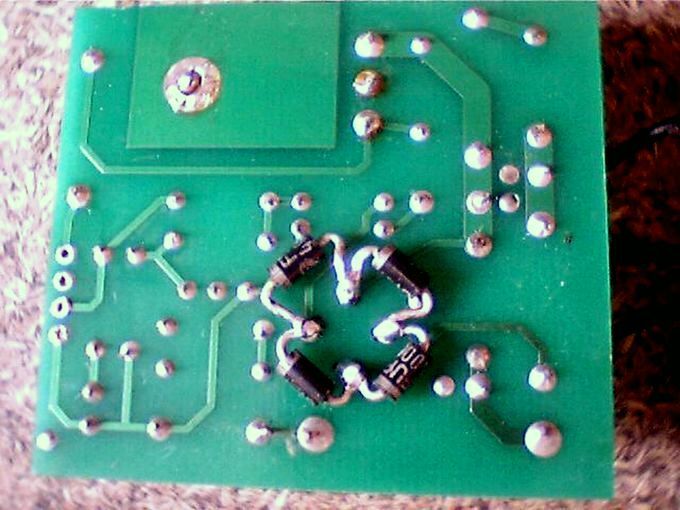

Поломка в регуляторе нашлась быстро. На рис.4 виден напаянный «сверху» диод и, естественно, начав разбираться, для чего он там стоит, выяснилось, что он работает вместо одного сгоревшего в диодном мосту 2W10. При прозвонке остальных диодов моста обнаружился ещё один нерабочий и тогда мост был заменён на 4 диода UF4007 (рис.7), регулятор собран, вставлен в аппарат и при включении регулировка прерывателя заработала нормально.
Рис.7

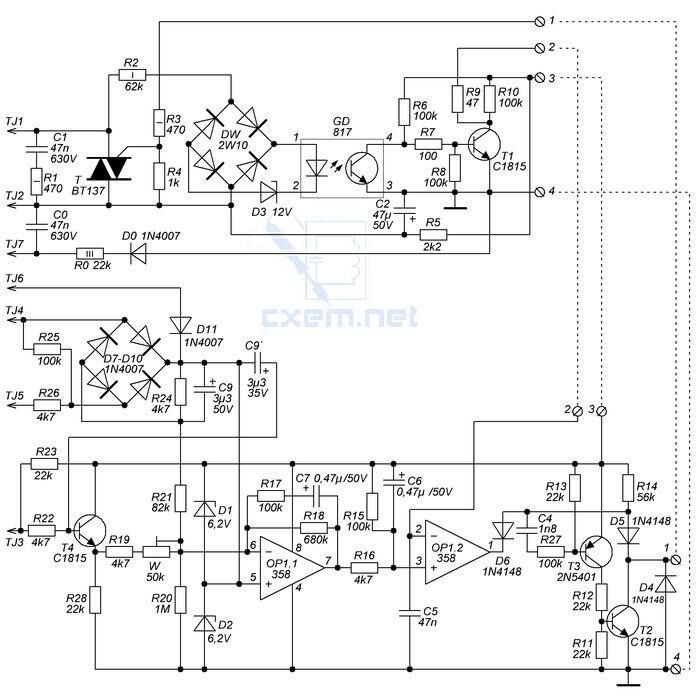

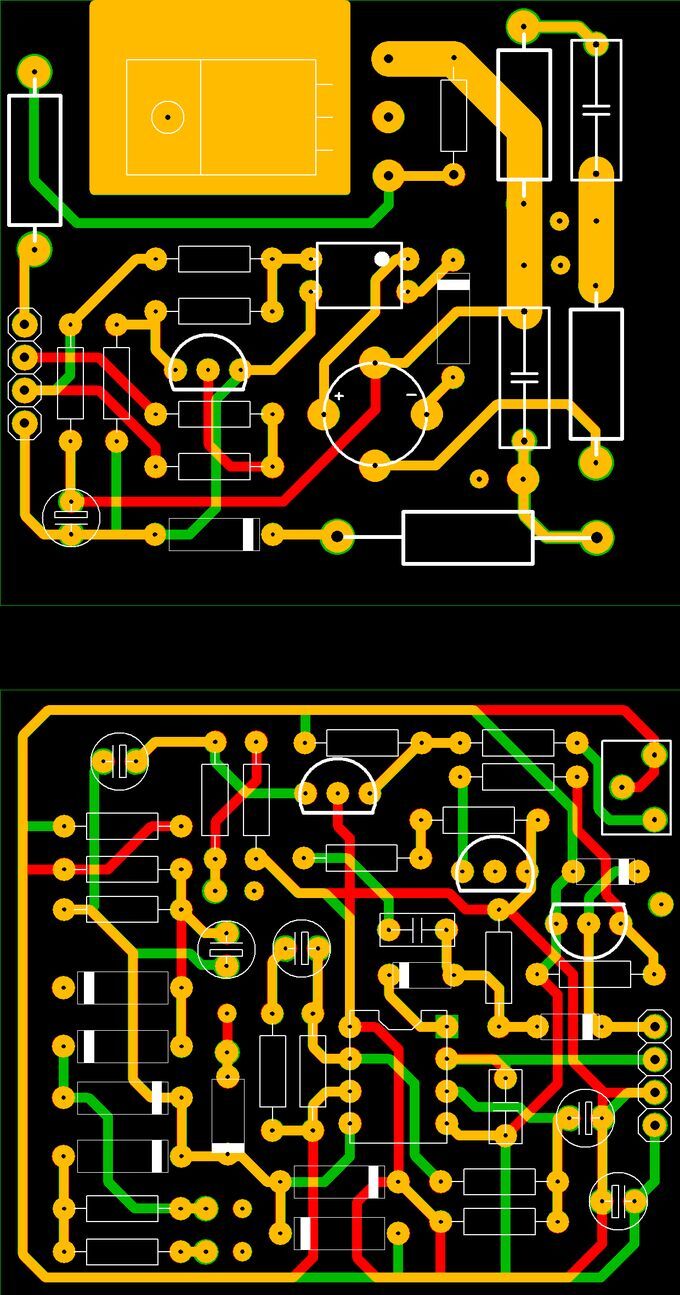

Пока платы валялись на столе, с них были срисованы принципиальные электрические схемы (рис.8) и на всякий случай сделана разводка самих плат (рис.9) (файлы в формате программы Sprint-Layout 5-той версии находятся в приложении к тексту, вид сделан со стороны печати, при изготовлении по ЛУТ их нужно «зеркалить»). На плате нет конденсатора C3 и С8, но есть два промаркированных как C9, оба электролитические одинаковой ёмкости, но стоят они не параллельно и не последовательно друг другу, поэтому на схеме один из них помечен штрихом. Также имеются элементы с нулевыми порядковыми номерами.
Рис.8
Рис.9

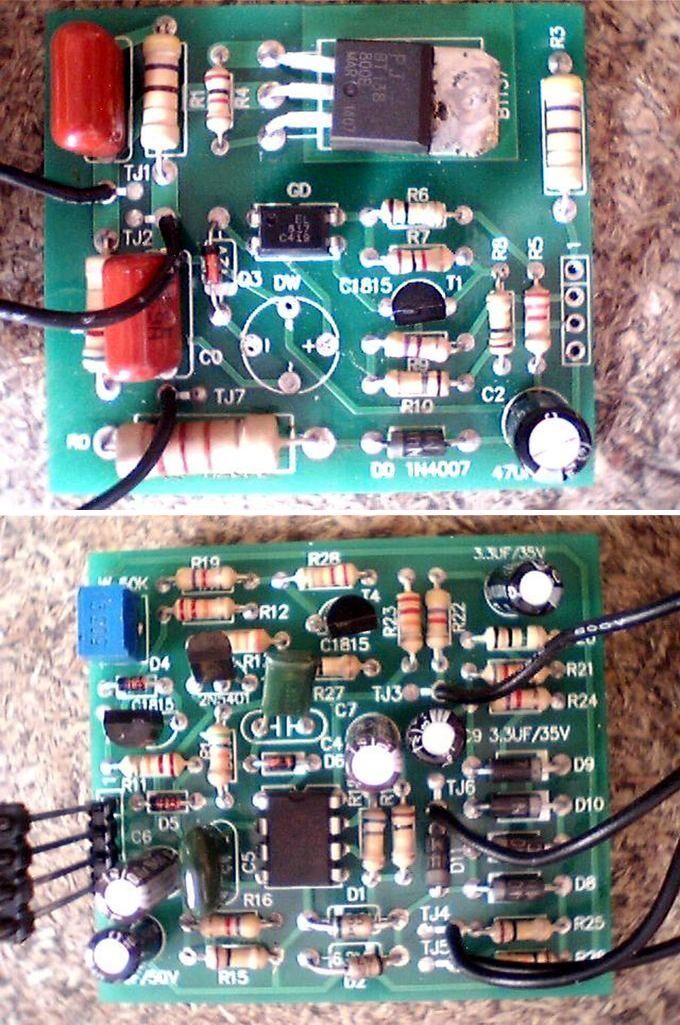

На рис.10 показан вид на печатный платы со стороны деталей.
Рис.10
Андрей Гольцов, г. Искитим
Скачать список элементов (PDF)
Прикрепленные файлы:
- Speed_control_unit_SS-22.lay (80 Кб)
