Узнайте, как изготовить оригинальные светодиодные часы на базе платы Ардуино с имитацией стрелочных часов и фоновой RGB-подсветкой.

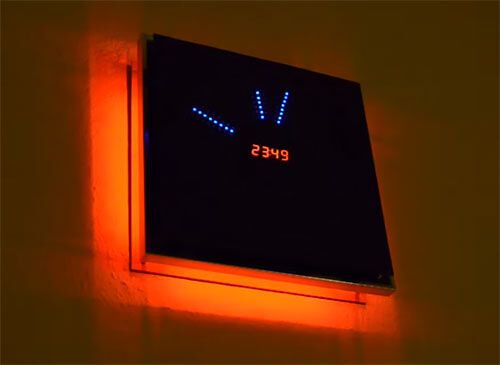

Хочу поделится опытом изготовления оригинальных LED-часов на базе платы Ардуино, с светодиодными стрелками имитирующих стрелочные часы, цифровых часов по центру, а также фоновой RGB-подсветкой.
Компоненты корпуса:
Три акриловые пластины (черные) размером 300×300мм x 3мм
Одна акриловая пластина (прозрачная) размером 300×300мм x 3мм
Клей и средство полировки для акриловых пластин
Двадцать 15мм распорных втулок с резьбой M3
Двадцать винтов M3 + шайбы
Одна рамка картины размером 300×300
Электронные компоненты:
Изготовление корпуса (Часть 1)

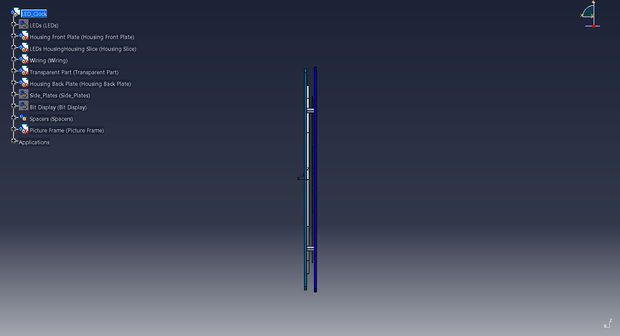

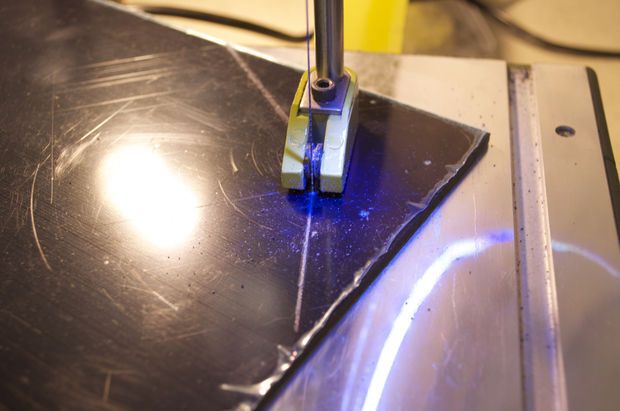

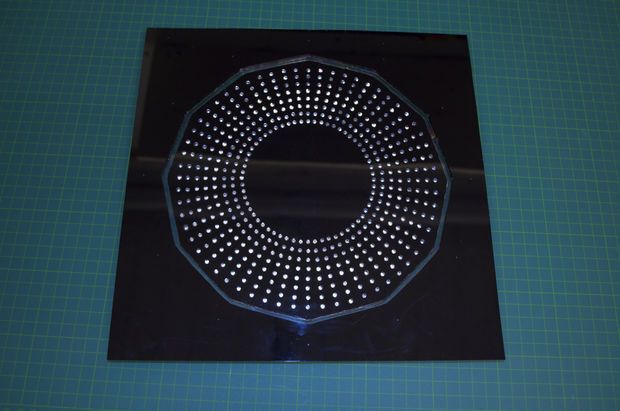

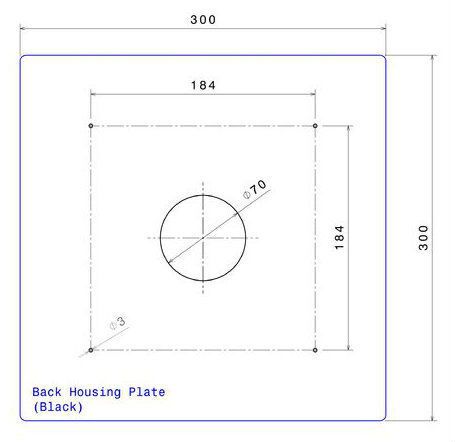

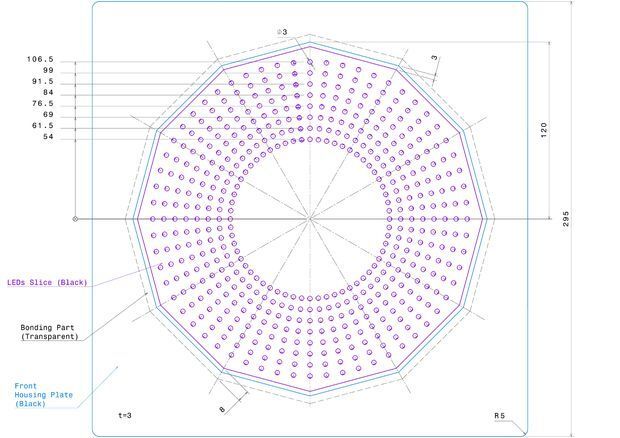

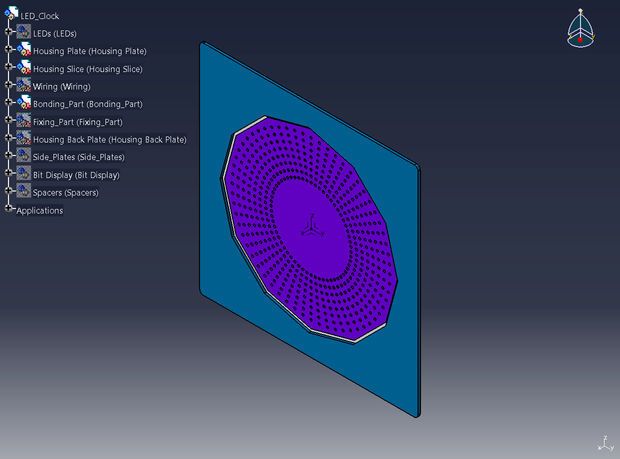

Разрежьте и просверлите акриловые пластины толщиной 3мм, как показано на чертеже.

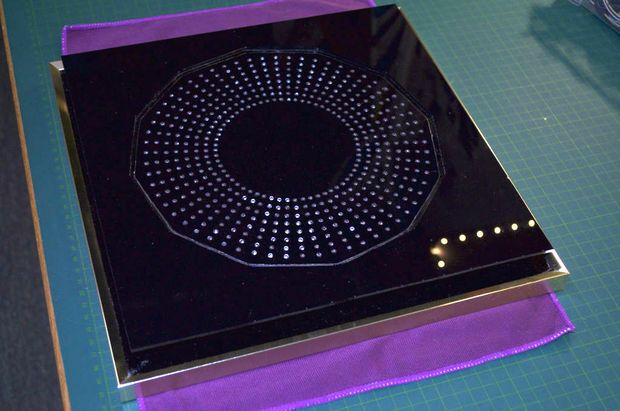

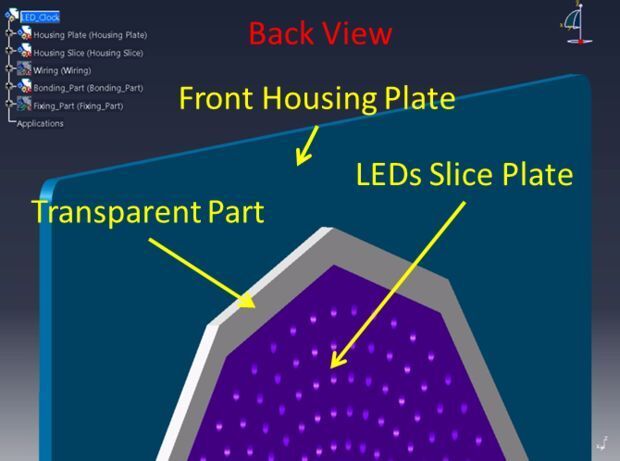

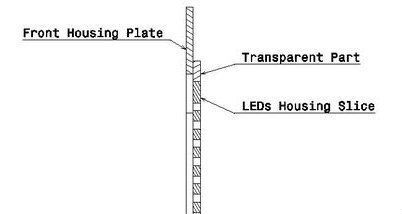

Склейте вместе переднюю корпусную пластину (черная пластина), соединительную часть (прозрачная пластина) и пластину в виде диска под светодиоды (черная пластина).
Изготовление корпуса (Часть 2)

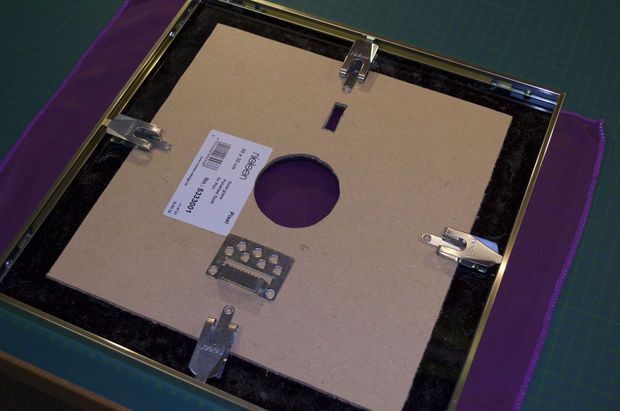

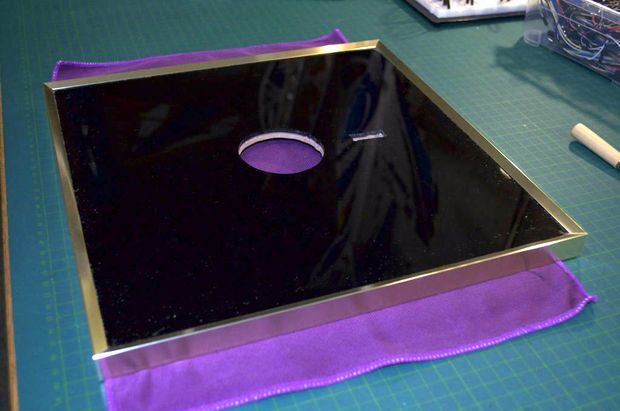

Приклейте одну акриловую пластину размером 300×300мм и толщиной 3мм к задней картонной части рамки картины для обеспечения большей устойчивости. Если рамка картины имеет стекло, тогда его необходимо вынуть, оно нам не понадобится в дальнейшем.
Прикрутите четыре 15мм втулки к акриловой пластине, как показано на фотографиях.
Теперь вы можете приклеить четыре втулки с одной стороны рамки картины к передней пластине (совет — поцарапайте пластину перед приклеиванием втулок, тогда они лучше приклеятся).
Выкрутите четыре приклеенные втулки для использования на следующем шаге.

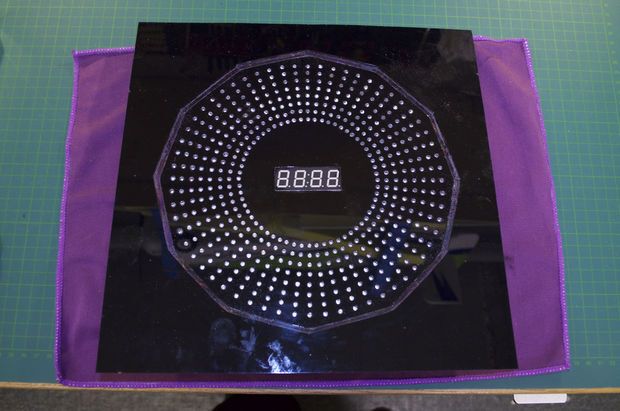

Вставка светодиодов в переднюю панель

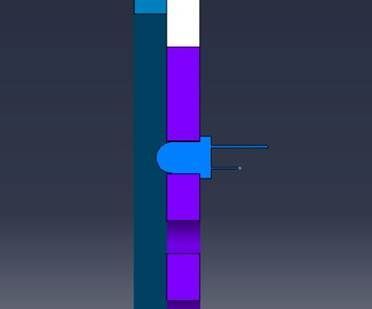

Сначала вставьте 3мм светодиоды в первый ряд просверленных отверстий в пластине (первые 60 светодиодов).

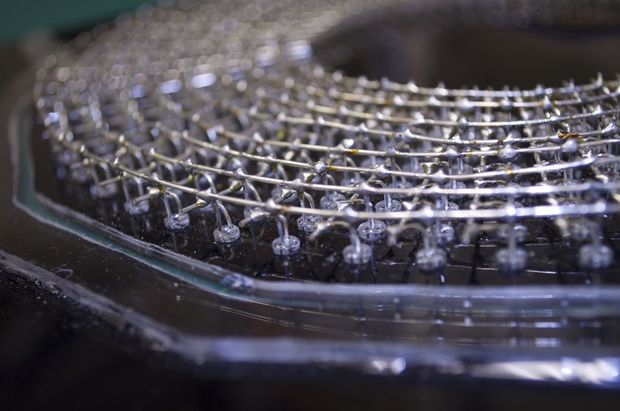

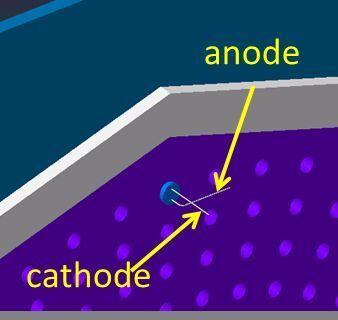

Отогните аноды в сторону, а катоды спаяйте вместе вокруг пластины, используя для этого медный провод толщиной 0.8мм.
Повторите вышеуказанный шаг для остальных 7 рядов.

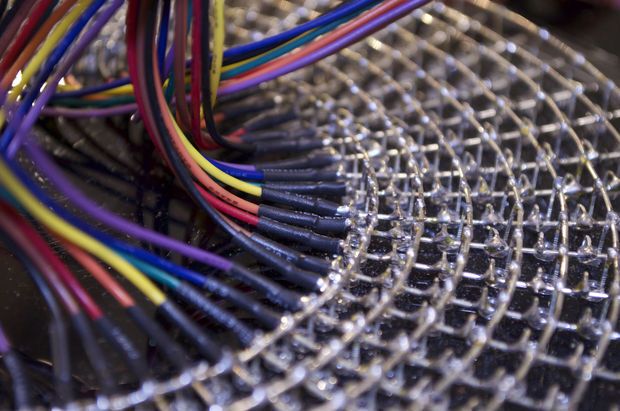

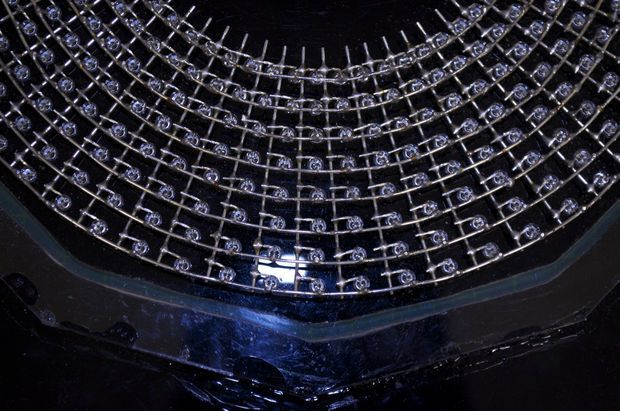

Теперь спаяйте вместе аноды, расположенные в одном столбце.

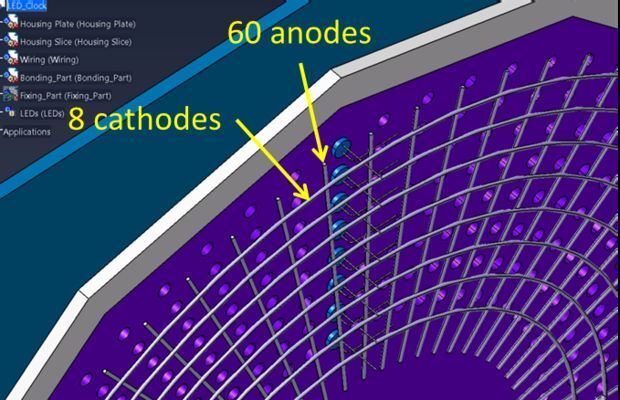

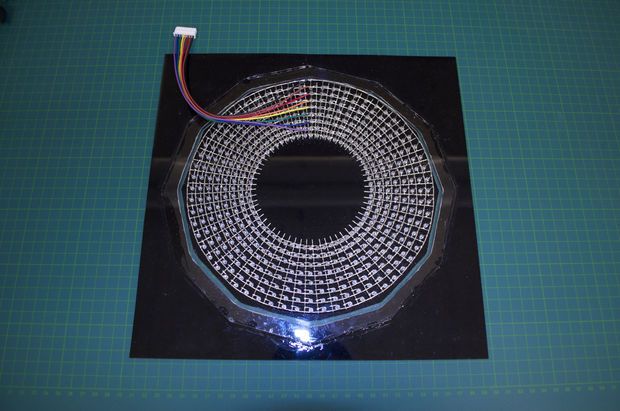

У вас должна получиться матрица из 8 рядов (катоды) и 60 столбцов (аноды).
Припаивание кабельных разъемом к матрице

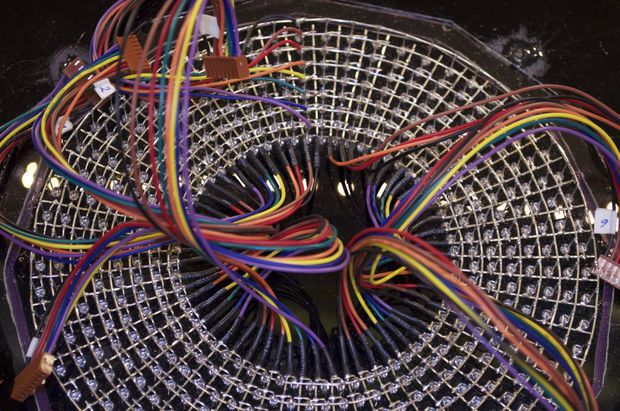

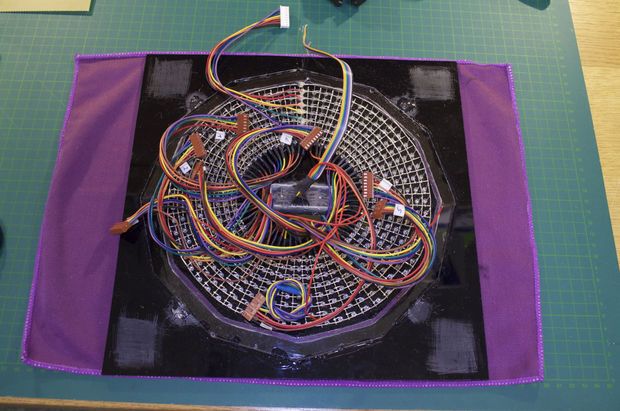

Припаяйте один 8-проводной кабельный разъем к 8 рядам (катодам) матрицы.

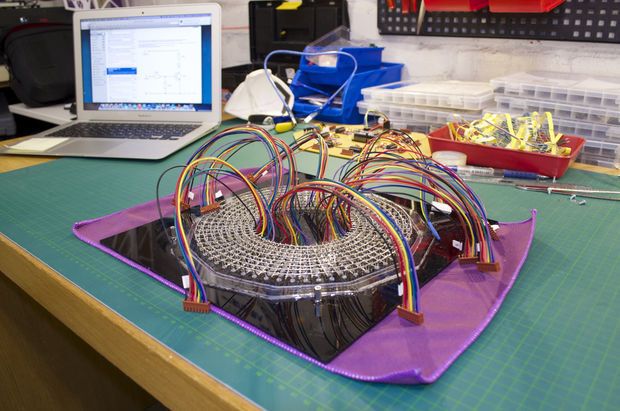

Припаяйте восемь 8-проводных кабельных разъемов к 60 столбцам (анодам) матрицы. Поскольку я использовал 8-проводные кабельные разъемы, в итоге получился кабель из 64 проводов, но нам нужно лишь 60; четыре оставшихся замотайте резиновой лентой. Лучше всего использовать семь 8-проводных кабельных разъемов и один 4-проводной кабельный разъем, тогда вы получите ровно 60 соединений.

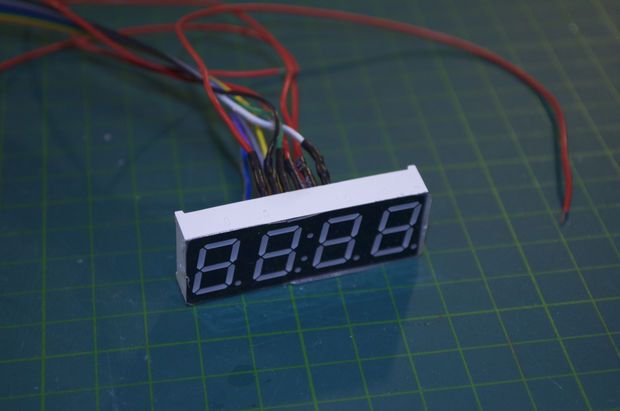

Сделайте прорезь в пластине в виде диска со светодиодами и приклейте 4-разрядный 7-сегментный индикатор (совет — припаяйте провода к индикатору до его приклеивания).
Мне следовало поцарапать заднюю сторону пластины и приклеить втулки снова, поскольку они не очень хорошо приклеились, как я упоминал ранее.

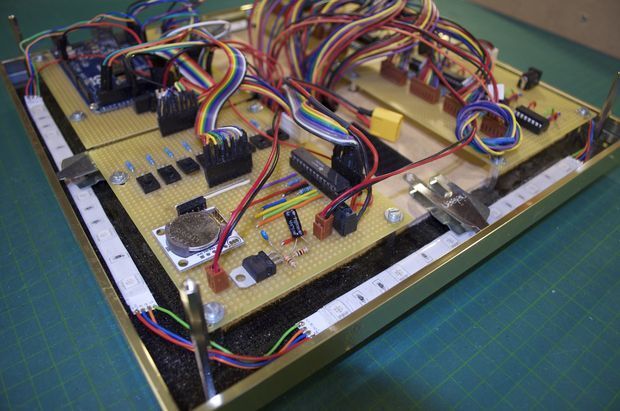

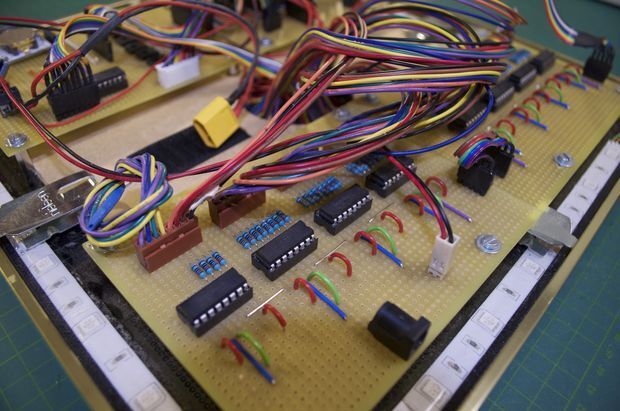

Изготовление платы

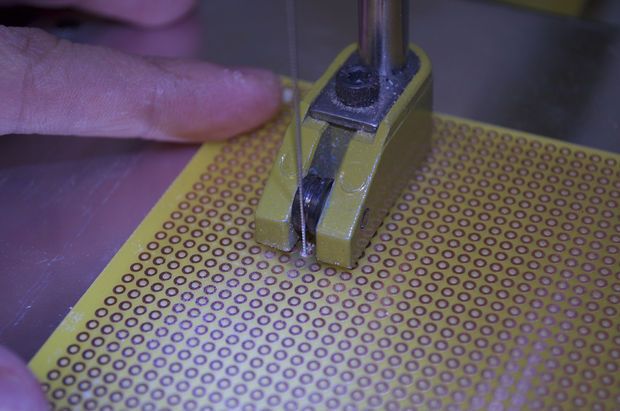

Отрежьте часть макетной платы так, чтобы она входила в рамку картины.

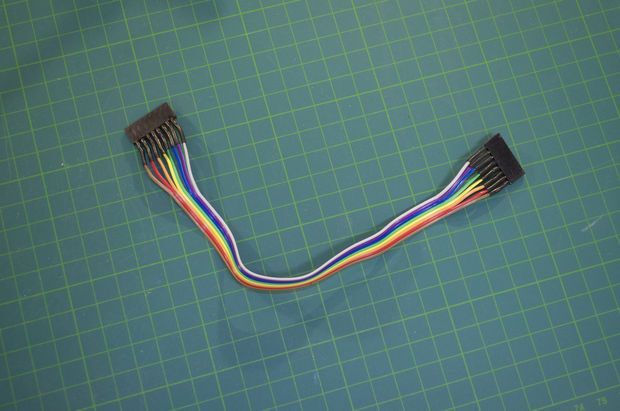

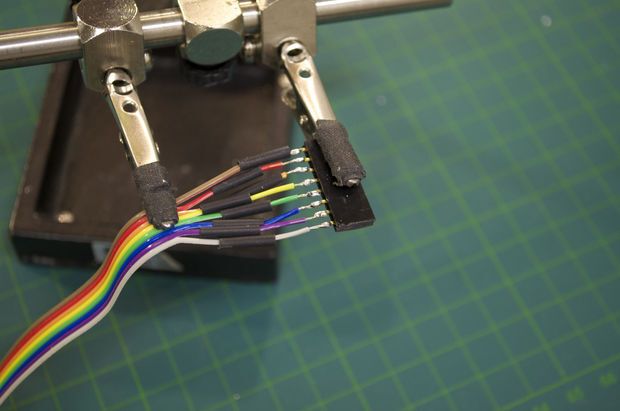

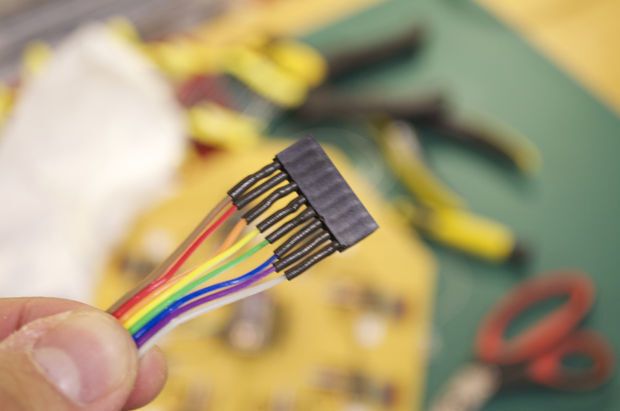

Далее вам потребуется несколько коннекторов, которые можно изготовить самостоятельно.

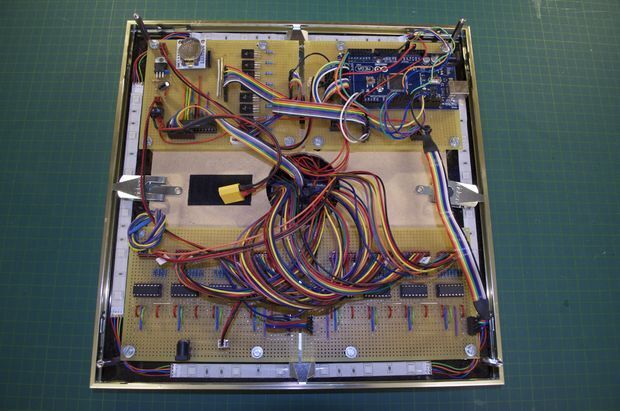

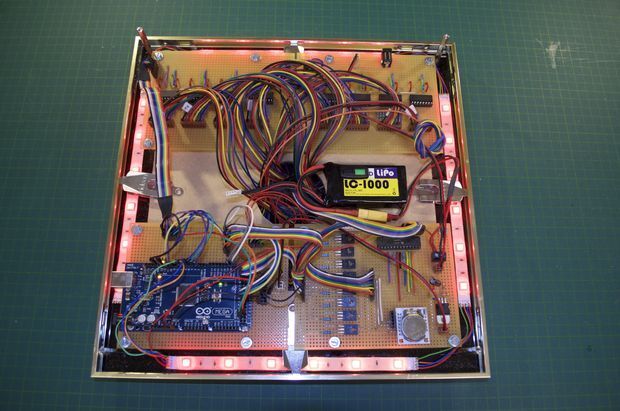

Окончательная сборка устройства

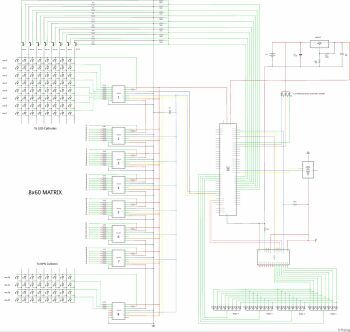

Схема устройства показана выше.

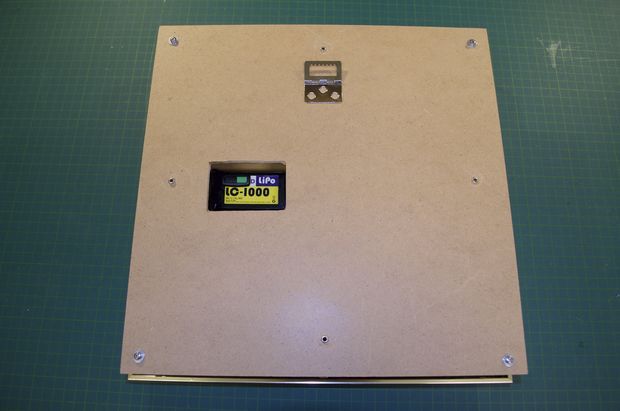

Я также установил литиево-полимерную перезаряжаемую батарею, напряжением 11,1В и емкостью 1000мА/ч, чтобы можно было подать питание на часы без внешнего DC кабеля.
Вы можете оптимизировать часы, например, добавив в схему фоторезистор для автоматического контроля яркости часов в зависимости от окружающего освещения в вашем помещении или использовать потенциометр номиналом 10кОм для контроля яркости вручную.
Также можно установить кнопку для переключения между различными программами или установить внутрь часов светодиодную ленту для подсветки прозрачной пластиковой части в передней панели.
Существует множество способов разнообразить и модернизировать ваши часы.
