Данное устройство представляет собой 2-хканальный сенсорный выключатель, где первый сенсор управляет селектором выходов, и распределяет выход триггера второго сенсора на 1 из 4х выходов. Выключатель имеет 2 режима управления- со сбросом триггера при переключении селектора, и без сброса. Выключатель можно применить например с диммером для управления яркостью включаемого света, или управлять одной из 4-х разных нагрузок.
Схема
Здесь на U1A и U1B собраны одновибраторы, о которых я говорил в прошлых статьях. Первый управляет микросхемой U3, которая представляет собой счетчик Джонсона. U3 ограничена 4 тактами, путем соединения 5 выхода с выводом RESET. С ее выходов сигнал поступает на первые выводы элементов «И» микросхемы U4, а так-же на светодиоды указывающие на сделанный выбор выхода. Со второго одновибратора сигнал поступает на Т-триггер микросхемы U2A, выход которой соединен со вторыми входами элементов «И», и является разрешающим для сигналов с счетчика поступать на выход. В левом нижнем углу схемы указана цепь включаемая вместо кнопок для сенсорного управления. Джампер позволяет выбирать режим- если он установлен- управляющий триггер сбрасывается при переключении на другой выход, если не установлен- выходы переключаются селектором сразу во включенном состоянии, если управляющий триггер имеет на выходе единицу.
Питание схемы — 9В.

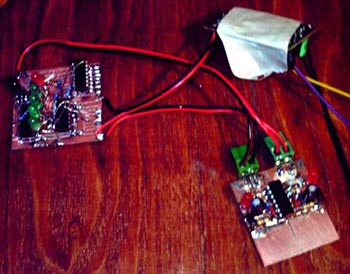

Фото устройства
К статье прилагается проект и печатная плата в программе Proteus. Запустив симуляцию вы можете изучить подробнее процессы происходящие в схеме.
Скачать список элементов (PDF)
Прикрепленные файлы:
- odnovibr.rar (24 Кб)
