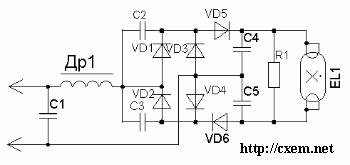

Эта схема не требует наличия накальной спирали в лампе
Л1 — 25Вт
С1, С2 — 0,1-1мкФ
Д1, Д2 — КЦ405 или любые аналогичные диоды и сборки.

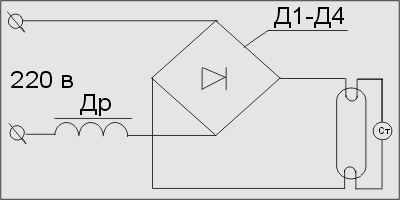

Вторая схема
Данная схема включения отличается от стандартной тем что в ней добавлена диодная сборка, которая позволяет избавится от эффекта мерцания лампы и уменьшает время ее зажигания.

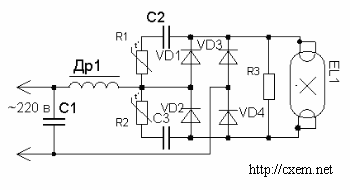

Третья схема
Более перспективны — безстартерные устройства зажигания, где нити накала по своему прямому назначению не используются, а выполняют роль электродов газоразрядной лампы — на них подается напряжение, необходимое для поджига газа в лампе.
Данная схема рассчитана для питания ламп мощностью более 40 Вт. Здесь мостовой выпрямитель выполнен на диодах VD1-VD4. А «пусковые» конденсаторы C2, C3 заряжаются через терморезисторы R1, R2 с положительным температурным коэффициентом сопротивления. Причем в один полупериод заряжается конденсатор С2 (через терморезистор R1 и диод VDЗ), а в другой — СЗ (через терморезистор R2 и диод VD4). Терморезисторы ограничивают ток зарядки конденсаторов. Поскольку конденсаторы включены последовательно, напряжение на лампе EL1 достаточно для ее зажигания.
Если терморезисторы будут в тепловом контакте с диодами моста, их сопротивление при нагревании диодов возрастет, что понизит ток зарядки.
Этот вариант, в отличии от лишь что рассмотренного, несколько лучший для питания мощных ламп, потому что здесь применено учетверение сетевого напряжения.
Примечание
— Если Вы собрали схему и она не работает, то поменяйте полярность стартера.
— Для облегчения поджига лампы на один конец ее баллона наклеивают кольцевой ободок из фольги, соединенный проводником с выводами противоположного конца.
