Технические характеристики
Fраб…………….60-108 мГц
Fвых……………..40-16000 Гц
Чувствительность……..4 мкВ
Uвых…………….500 мВ
Uпит……………7 — 15 В
Iпотр……………менее 25 мВ

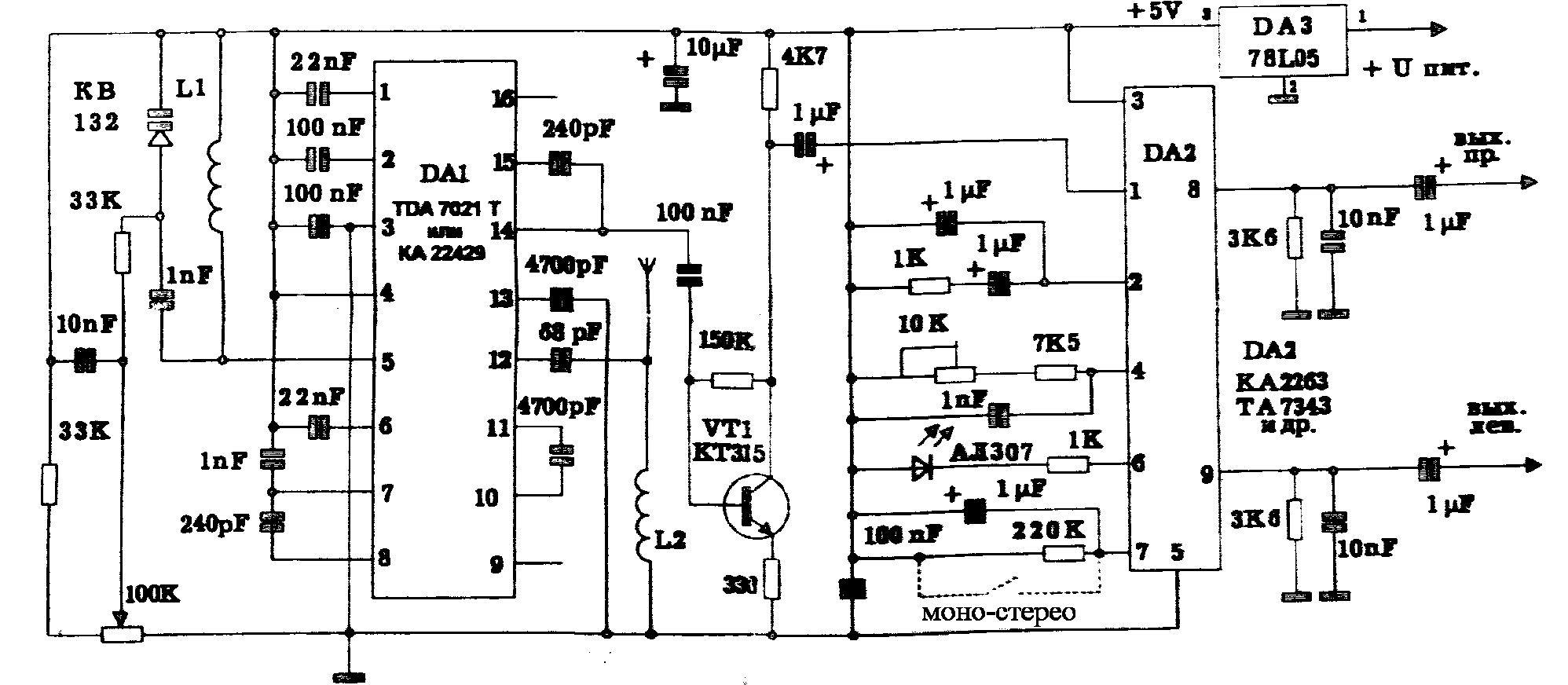

Схема электрическая принципиальная.
L1 — 8 витков, L2 — 13 витков провода диаметром 0,55 мм, намотка без каркаса, на оправке диаметром 3 мм. L1 определяет принимаемый диапазон, L2 входной контур, подстроечный резистор — захват стерео-сигнала.

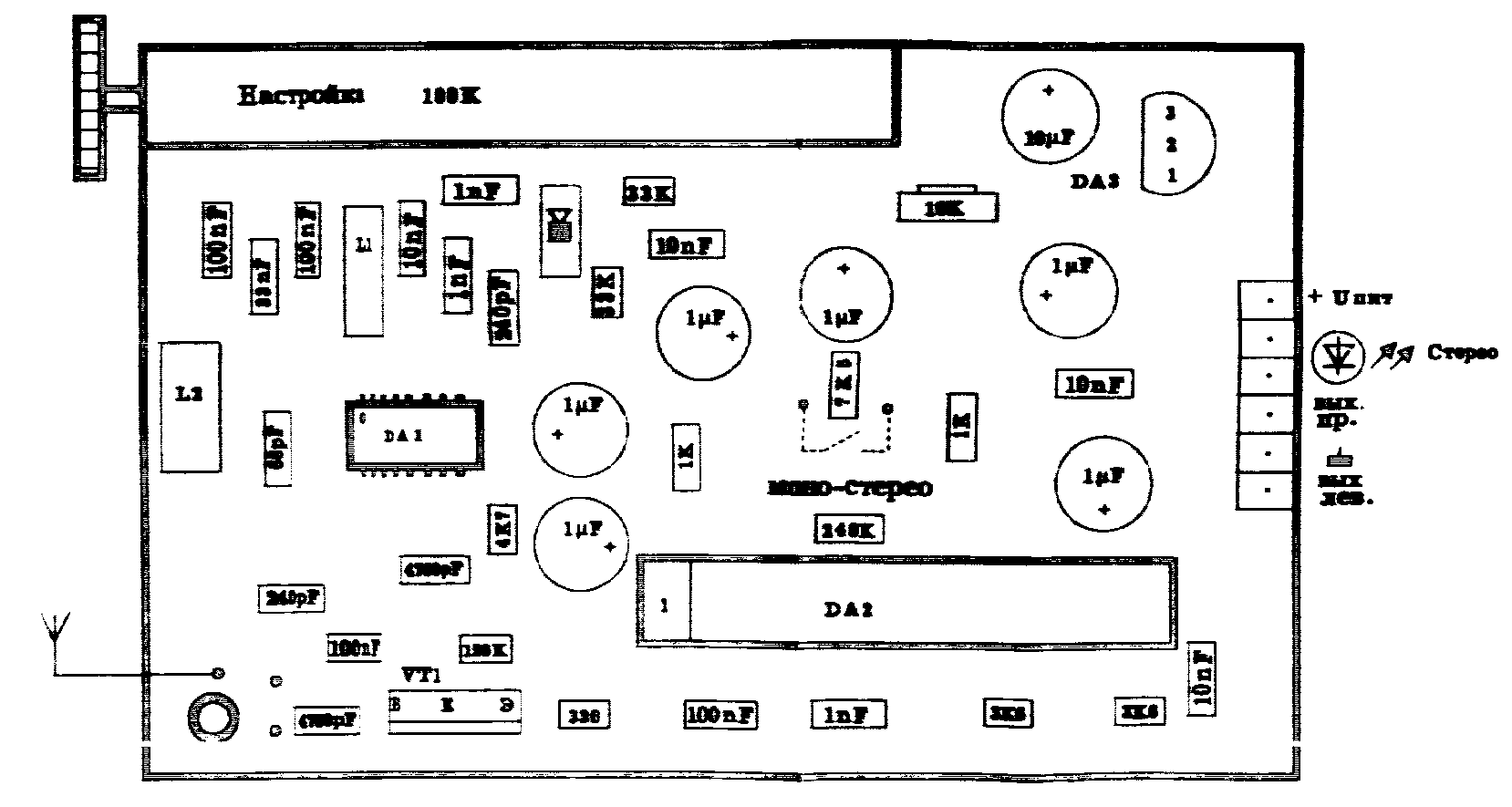

Схема расположения элементов
