Хочу представить вашему вниманию относительно недорогую светодиодную ультрафиолетовую лампу для сушки ногтей. Для изготовления которой я использовал доступные подручные детали.

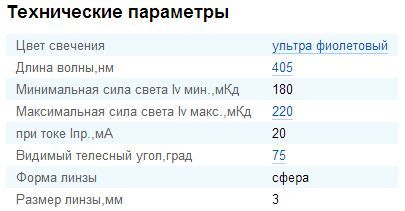

Для основы взял светодиоды BL-FL7660UVC.
Бокс взят от СВЧ габаритами 160*110*80.
Блок питания взял готовый. Он оказался на переменное выходное напряжение 12в.

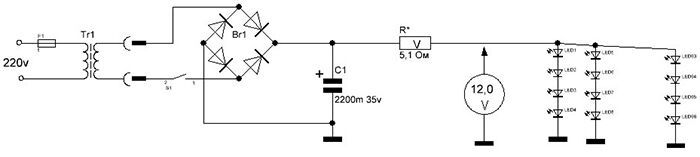

Собирал вот по этой схеме.
В моем случае светодиоды оказались на 3 вольта, всего 96шт. На 4 светодиода подбираем R* так чтобы по вольтметру выставить напряжение выхода 12В. Далее компонуем все в корпус, предварительно сделав отверстие для руки и покрыл внутреннюю поверхность алюминиевой самоклеющейся лентой, установил светодиоды на текстолит.

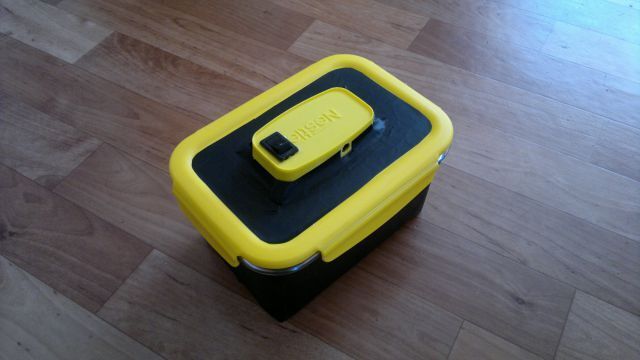

Окончательный вид.
Скачать список элементов (PDF)
Прикрепленные файлы:
- BL-FL7660x.pdf (295 Кб)
