Подробный обзор создания простейшего программатора AVR микроконтроллеров для LPT порта компьютера, поддерживающего SPI интерфейс связи с AVR микроконтроллером.
В данном уроке мы с вами соберём простейший программатор AVR микроконтроллеров для LPT порта компьютера. Программатор будет поддерживать SPI интерфейс связи с AVR микроконтроллером.
Для сборки AVR-программатора понадобится:
Внимание! Шлейф от программатора до платы с программируемым микроконтроллером должен быть не длиннее 20см!
Внимание! LPT порт компьютера очень «нежный» его очень легко спалить, будьте осторожны при работе с LPT портом и не допускайте замыкания контактов!
Принципиальная схема программатора:
Резисторы R1, R2, R3, R4 необходимы для защиты от перегрузки порта.

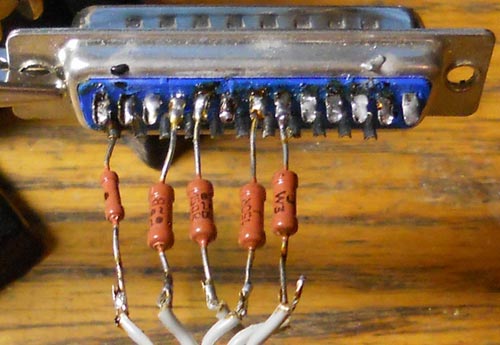

Пайка резисторов к разъёму:

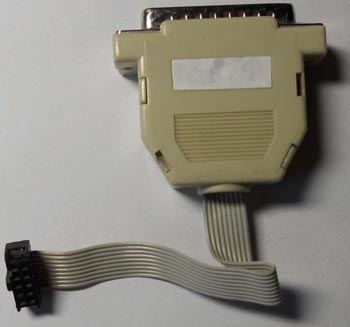

Вот что получилось в итоге:
Программатор готов!
Но подождите, как нам подключить микроконтроллер к программатору? А очень просто!
Для этого, сейчас мы сейчас соберём плату для программирования (прошивки) AVR микроконтроллера Attiny13.
Для сборки платы для программирования микроконтроллера Attiny13 понадобится:
Резисторы необходимы для защиты линий программирования.

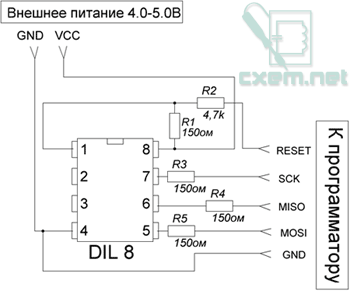

Принципиальная схема платы для программирования микроконтроллера Attiny13:

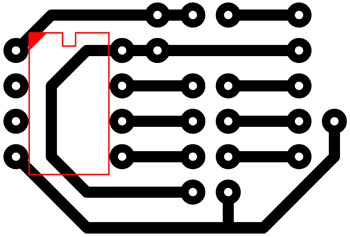

Разводка печатной платы:
Внимание! При разводке платы не забываем о «зеркальном отображении»!

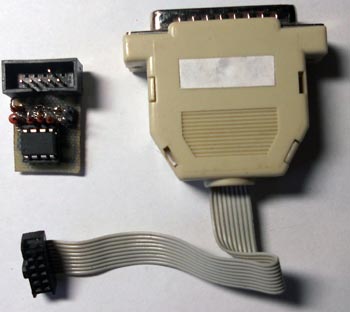

Вот что получилось у меня:
