Голосовой модулятор — это устройство позволяющее изменять ваш голос в реальном времени. С помощью него вы можете сделать различные голоса и применить их для розыгрышей.

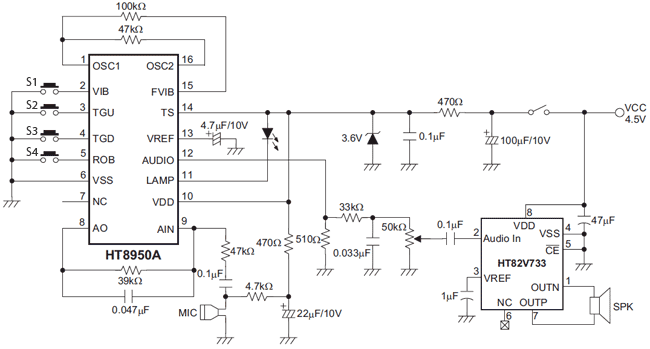

Схема прибора взята из даташита, в основе лежит микросхема HT8950A (даташит).
Параметры микросхемы HT8950A следующие:
Напряжение питания: 2.4В~4.0В
Память SRAM
Функция «Робот»
Функция «Вибрато»
Частота дискретизации 8кГц
7-уровневый сдвиг
8-бит АЦП и ЦАП
LED — индикатор уровня голоса
Модификации HT8950 и HT8950A отличаются количеством выводов: 18 и 16 соответственно.
Кнопка S1 включает режим Vibrato. S4 включает режим Robot. S2 и S3 повышают и понижают частоту изменения голоса.
S1-S4 — миниатюрные кнопки без фиксации.
В качестве каскада усиления НЧ используется микросхема HT82V733 — моно усилитель мощности 240 мВт.
Перевод: Андрей Шпакунов
