Электрошокер АКА-22E (модернизация)

После публикации статьи о самом мощном электрошокере, решил обновить конструкцию и представить суду пользователей.
Конструкции особо не отличаются друг от друга, схематические части идентичны, но новая модель имеет ряд особенностей и инноваций. Схема не лишь моя заслуга и в связи с этим хочу выразить огромную благодарность товарищу Кривоногову.

Во первых — она стала на 2 см короче первой версии. Удалось это благодаря применяемым литий-ионным аккумуляторам с емкостью 950 мА/ч (в прошлой версии стояли 1200мА), разница в работе не наблюдается. Номинальная мощность устройства опять же — 70 Ватт. Ниже приведена схема электрошокового устройства.

Напряжение на выходе — 25-30кВ
Максимальная мощность — 100 ватт
Номинальная мощность — 70 ватт
Частота искрообразования — 1000-1350Гц
Расстояние между выходными контактами — 28мм
Питание — аккумулятор (Li-ion 11.1V 950mAh)
Фонарик — 3 ватт (белый, сверхъяркий)
Предохранитель — имеет
Зарядка — бестрансформаторная, от сети 220 Вольт
Длина — 120мм
Ширина — 40мм
Высота — 23мм
Вес — 220гр

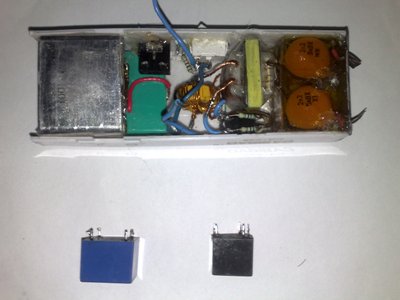

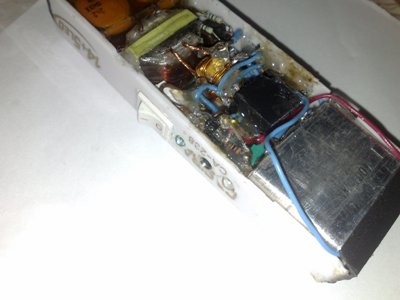

Как уже сказал, схема полностью идентична с первой версией, основное отличие состоит в том, что в этой версии для подачи питания использовано реле. Обусловлено это тем, что в наличии не имелась мощная кнопка без фиксации, но взамен удалось найти компактное реле на 12 Вольт 20 Ампер.

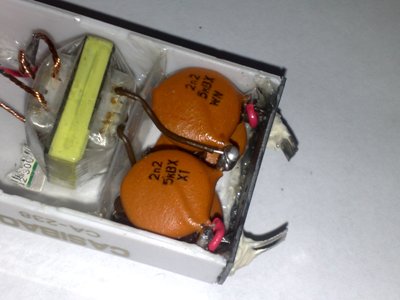

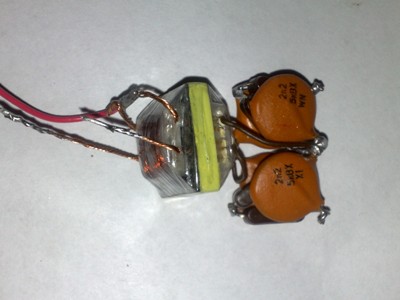

Намоточные данные трансформатора и номиналы используемых компонентов полностью совпадают описанию, которая приведена в первой статье
Присутствует также индикатор заряда в виде светодиода, который загорается, когда подключают зарядное устройство.

Фонарь — выполнен на сверхъярком белом светодиоде с мощностью 3 ватт. Номинал питающих напряжений данного светодиода лежит в районе 3,5-4,1В, а используемый аккумулятор у нас на 12 В, следовательно, было два варианта подключения — либо понизить напряжение стабилизатором, либо питать светодиод от одной банки аккумулятора (3,7 Вольт). Из-за ограниченного пространства а корпусе решил воспользоваться вторым вариантом.

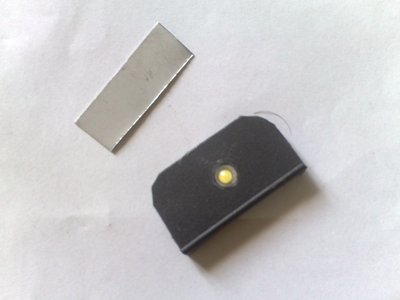

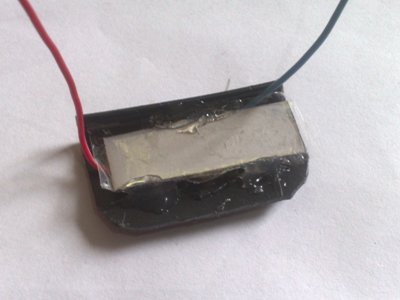

Сам светодиод расположен сзади и укреплен на небольшую алюминиевую пластинку, последняя играет роль теплоотвода. Габаритные размеры теплоотвода больно маловаты, но другого выбора не было, к тому же в конце концов это электрошокер, а не фонарь. Потребляет светодиод 650 мА, поэтому если долго оставить его включенным, то возможно в нужный момент шокер откажется работать, поскольку за 1,5-2 часа фонарик почти полностью разряжает один из аккумуляторов.

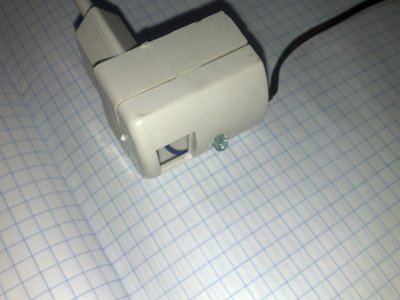

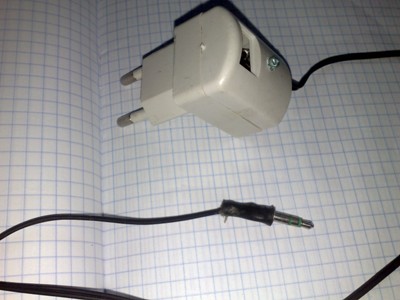

Схема зарядки была доработана. Основа — та же бестрансформаторная схема, но этот вариант более стабилен и обеспечивает на выходе ток до 75-80мА.
Формула расчета выходного тока приведен ниже.

 I=2*π*f*C*U

Пример: U=230V; C=1mF; f=50Hz

2*3,14*50*0,000001*230=0,072A

В моем случае был использован пленочный конденсатор именно на 1мкФ с напряжением 250 Вольт. Диоды в выпрямителе нужно подобрать с обратным напряжением не менее 400В.

Напряжение после моста стабилизируется до 15 Вольт, желательно использовать стабилитроны 1 ватт.
Термистор — буквально любой (можно найти практически в любом ИБП). При использовании термистора резистор можно убрать, я для страховки поставил и то и другое. Дроссель содержит 40 витков провода 0,4мм, можно намотать на ферритовом стержне или кольце.

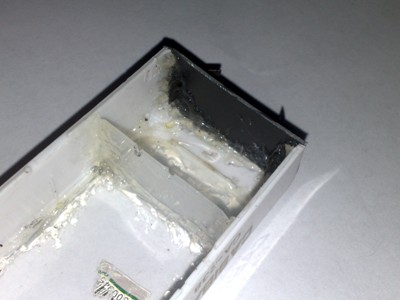

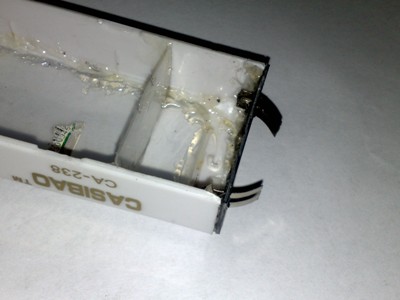

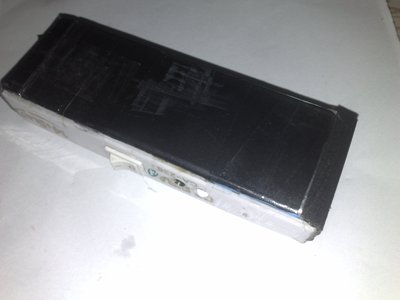

Корпус — от китайского фонарика, можно изготовить из стеклотекстолита или пластмассовых пластинок, которые можно склеить между собой при помощи силикона.

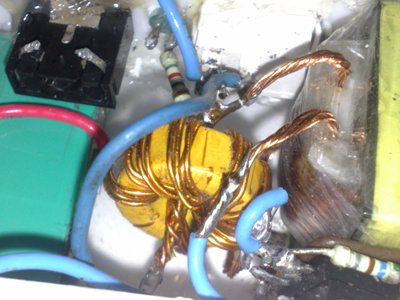

Дроссель — значительном образом улучшает работу схемы и снижает перегрев транзисторов. В моем случае он состоит из 5-6 витков, намотка делалась 5-ю жилами провода 0,6мм. В качестве сердечника использовано кольцо из порошкового железа (изъят из компьютерного блока питания).

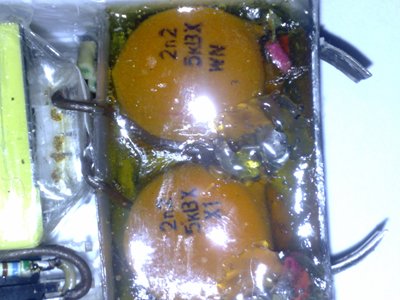

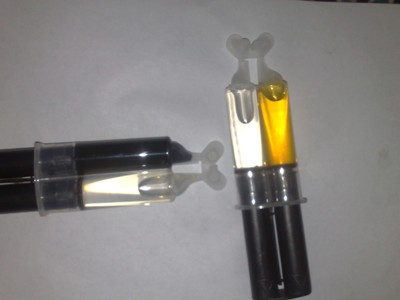

Для заливки использовалась смола в шприцах — полностью высыхает за 30 минут, для удаления пузырьков следует немного подогреть смолу.

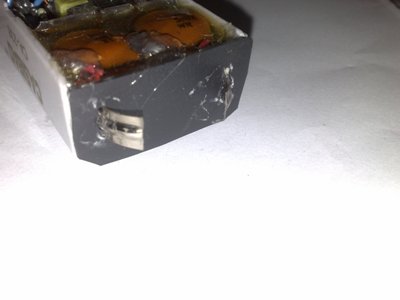

Используемый разрядник можно изготовить самостоятельно из сгоревшего предохранителя, хотя и без него схема разряжается за 30-40 секунд. Между контактами разрядника должен быть зазор 4-5мм, можно использовать разрядники промышленного производства с напряжением срабатывания 3-4 кВ.

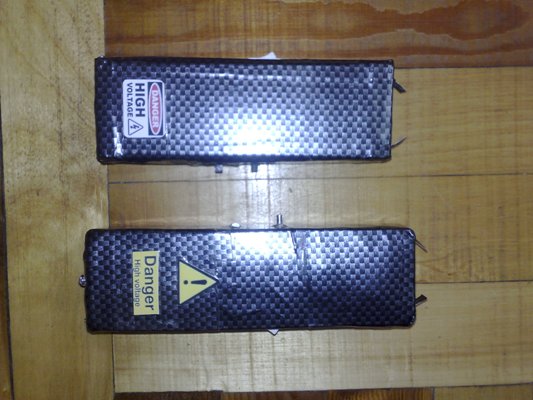

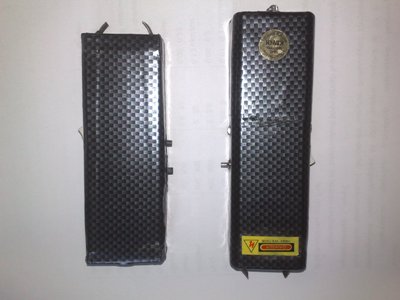

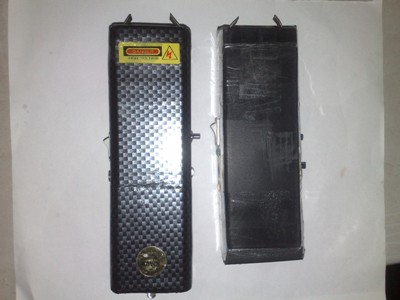

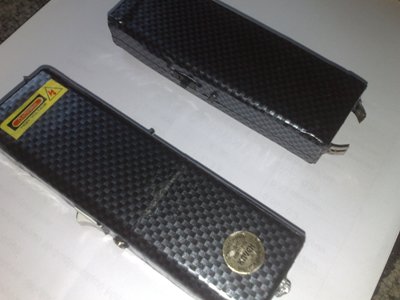

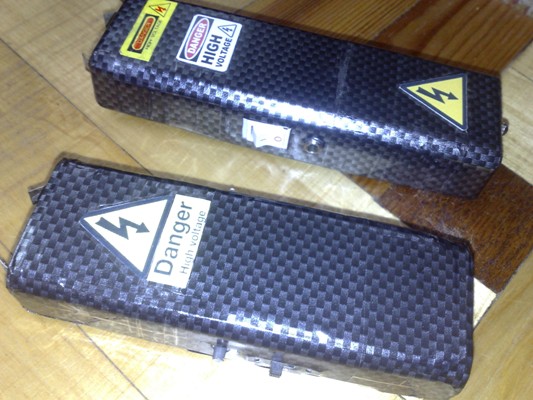

Готовый шокер опять был покрыт 3D карбоном для красивого внешнего вида. Для более ровного покрытия поверхность корпуса должен быть гладким, в моем случае он был изготовлен из старых корпусов от фонарей, поэтому максимальной ровности не удалось добиться, хотя все смотрится очень даже красиво и на ощупь приятно.

ВНИМАНИЕ! Не включать шокер более 4-5 секунд, это приводит к перегреву аккумуляторов и полевых ключей, последствия — сгоревшие полевики и вздувшиеся аккумуляторы.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Запомните, электрошокер не игрушка! Не нужно трещать им в каждом углу, и использовать без нужной самообороны, использование такого девайса мягко говоря не совсем законно из-за повышенной выходной мощности.

Берегите от детей, влаги и ударов, не допускайте прямого воздействия солнечных лучей. Электрошокер нужно хранить лишь с полностью заряженными аккумуляторами, если не пользуйтесь им, то хотя бы раз в месяц перезаряжайте аккумуляторы.

Ну и в конце парочку предупреждающих наклеек в реальном размере, для красивого оформления устройства.

Скачать список элементов (PDF)
