Узнайте, как создать часы с несколькими функциями на микроконтроллере ATmega8-16pu. Включает будильник, календарь, таймер и секундомер.
В этой статье я хочу вам представить собственную разработку часов с несколькими полезными функциями: будильник, календарь, таймер, а также самый простой секундомер. Проект выполнен с использованием микроконтроллера ATmega8 — 16pu. Для отображения символов используется 4 разрядный семисегментный индикатор. Управление производится с помощью 6 тактовых кнопок.
Работа и принцип работы, а также описание устройства будут продемонстрированы в видео.
Теперь, что касается на счёт схемы. Так как я использовал печатную плату 5*7 см, то дорожки там было трудно сделать, и я соединил на прямую тоненькими проводами, и из — за для этого устройства я не стал рисовать плату.
Вот как выглядит схема в Proteus.

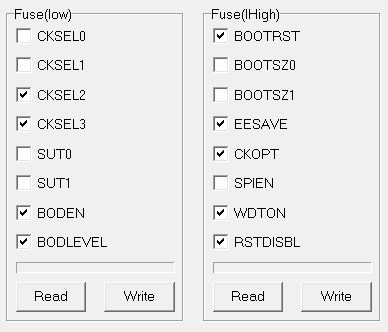

Для PonyProg и CodeVisionAVR нужно выставлять следующие значения фьюз-битов:
Для UniProf:

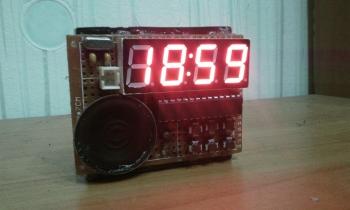

Фото часов:
Прошивка и проект в proteus в архиве.
Скачать список элементов (PDF)
Прикрепленные файлы:
- для часов.zip (28 Кб)
