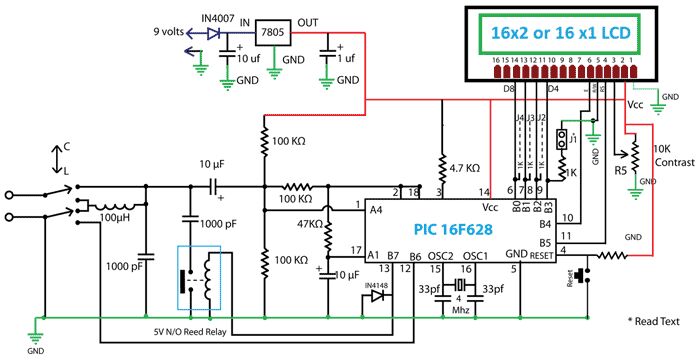

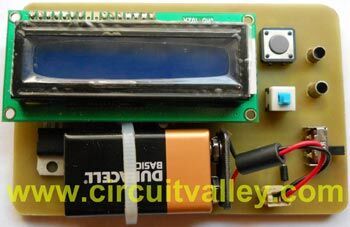

Представленный ниже проект измерителя емкости и индуктивности очень прост для повторения и содержит минимум деталей. Тем не менее, диапазон измерения лежит в достаточно широких пределах.
Диапазоны измерения индуктивности:
— 10нГ — 1000нГ
— 1мкГ — 1000мкГ
— 1мГ — 100мГ
Диапазоны измерения емкости:
— 0.1пФ — 1000пФ
— 1нФ — 900нФ
В приборе поддерживается автокалибровка при включении питания, что исключает возможность человеческой ошибки при ручной калибровке. Но, в любой момент времени можно заново откалибровать измеритель, нажав кнопку сброса. В приборе предусмотрен автоматический выбор диапазона измерений.

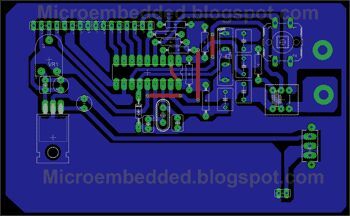

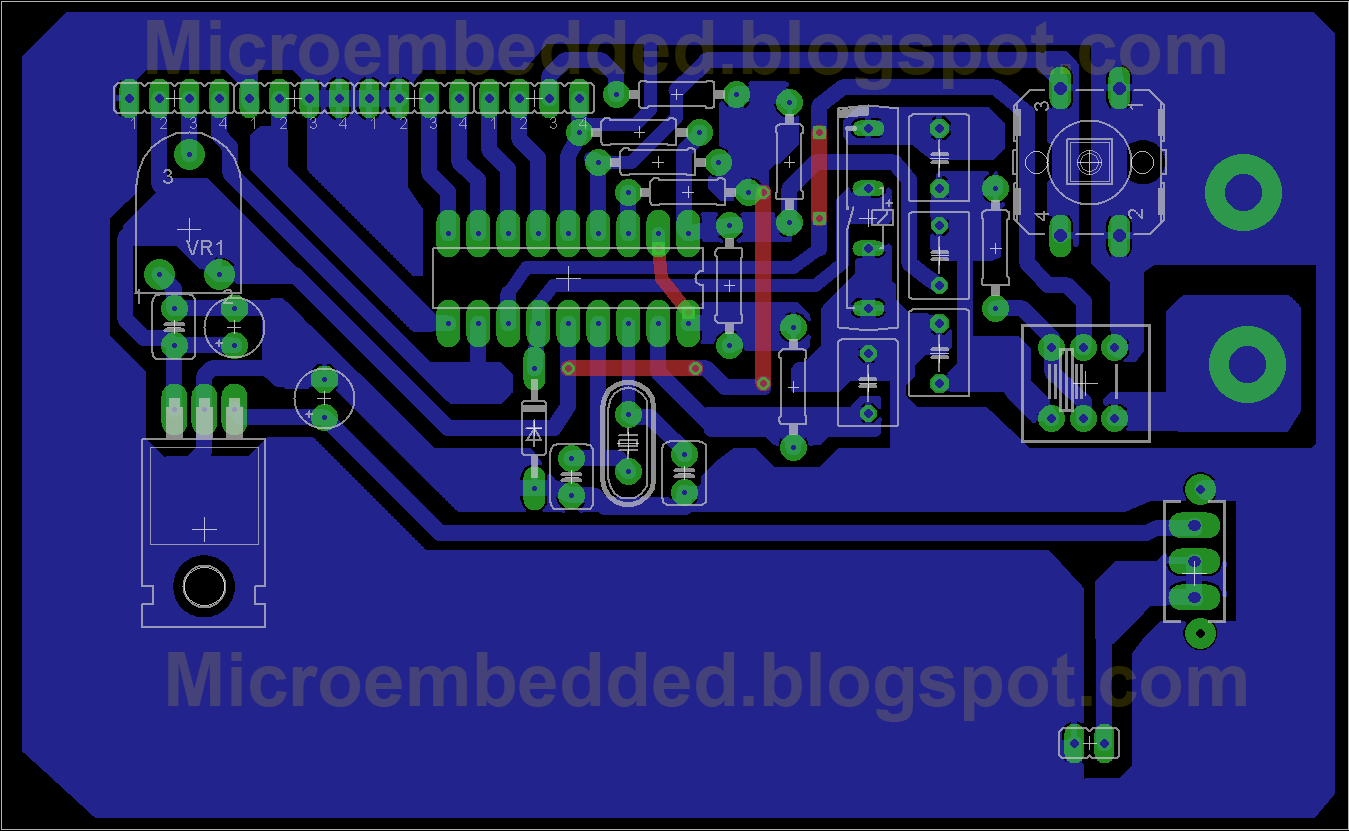

В схеме устройства не требуется применение каких-либо прецизионных электронных компонентов. Единственное, нужно иметь один «внешний» конденсатор, номинал которого вы знаете с большой точностью.
Два конденсатора номиналом 1000 пФ должны быть хорошего качества, предпочтительно полистирольными. Также подойдут конденсаторы МКТ серии. Керамические не подойдут.
Два конденсатора на 10 мкФ должны быть танталовыми.
Кварцевый резонатор должен быть точно 4.000 МГц. Каждый 1% несоответствия частоты резонатора, приведет к 2% ошибке индикации измеренной величины.
Реле подберите с малым током катушки, т.к. микроконтроллер не может обеспечить ток более 30 мА. Не забудьте параллельно катушке реле поставить диод.
Скачать список элементов (PDF)
Прикрепленные файлы:
- LC_meter.rar (2 Кб)
