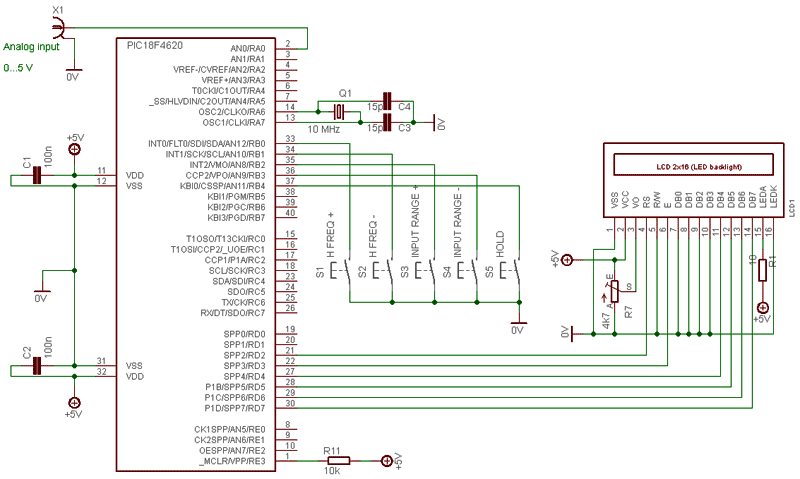

По приведенной ниже схеме вы можете изготовить своими руками простейший самодельный осциллограф с выводом данных на текстовый LCD экранчик. Схема построена с использованием PIC-микроконтроллера PIC18F452, но может быть адаптирована и для других PIC.

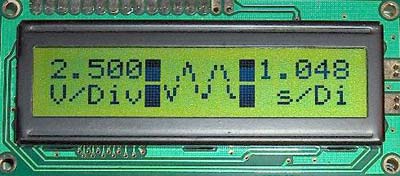

В данной конструкции осциллографа возможно использование и стандартного LCD экранчика 16×2 (необходимо в коде программы поменять пару строк):
Скачать исходник на MikroC и прошивку HEX вы можете ниже
Скачать список элементов (PDF)
Прикрепленные файлы:
- lcd_scope.zip (12 Кб)
