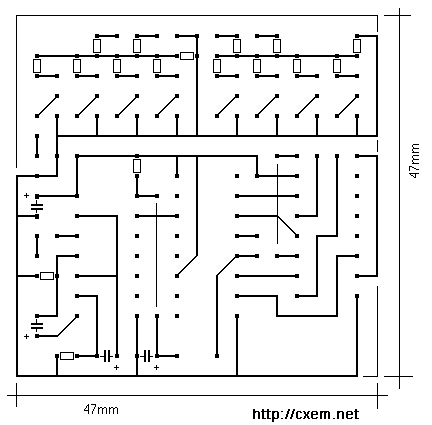

Тонкости цифрового регулятора громкости: управление уровнем звука, сброс и тактовый выход. Узнайте о его работе с выносным пультом.
1 — увеличить громкость
2 — сброс
3 — тактовый выход
Регулятор был задуман для работы с выносным проводным пультом, имеет 16 уровней громкости, управляемых кнопками увеличения громкости и сброса. DD1 — счетчик , выдает 16 разрядный двоичный код для управления Т образным делителем напряжения. DD2 используется как тактовый генератор. DD3 инвертирует сигнал от счетчика. Регулирующий элемент выполнен на резисторах R6/R7, R8/R9 и транзисторных ключах, которые подключая определенные сопротивления на общий провод образовывали Т-образный делитель напряжения.
