Влияние карманного преобразователя напряжения 12 в 220 Вольт на компактность и удобство использования автомобильных электроприборов.
Владельцы автомобиля знают, на сколько, важно иметь под рукой источник питания на 220 вольт. Рассматриваемое устройство представляет, из себя DC-AC преобразователь напряжения, который прост в изготовлении и практичен. Вес устройства с корпусом не более 70грамм, размеры минимальны, выходная мощность до 200 ватт. С трудом вериться, что такой малыш может отдавать скромные-200 ватт, но на практике он отдавал и больше.

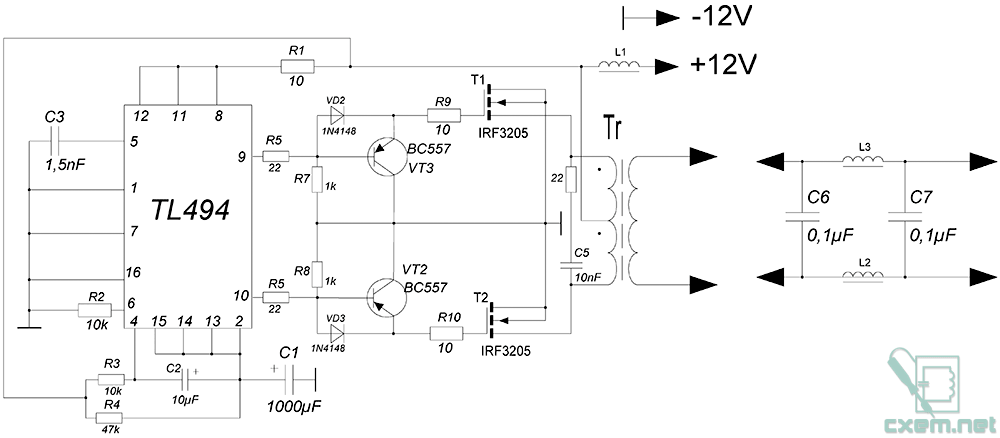

В схеме ничего нового, лишь некоторые переделки и замены. Дополнительный драйвер, для усиления сигнала с микросхемы построен на отечественных КТ3107, подойдут также импортные аналоги ВС 556/557 или любые маломощные транзисторы прямой проводимости со схожими параметрами. В силовой части использованы мощные полевые ключи IRF3205 — обещанная мощность была получена с применением именно этих транзисторов. Возможно также применение распространенных IRFZ44, но с ними преобразователь выдаст не более 150 Ватт.
В качестве трансформатора было использовано ферритовое кольцо от блока электронного трансформатора TASCHIBRA на 60 Ватт.

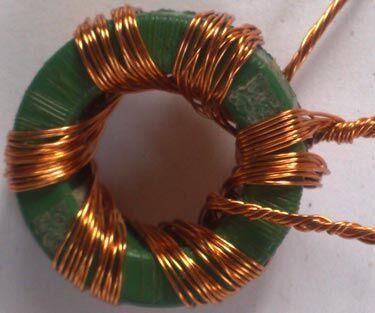

Первичная обмотка намотана сразу 7-ю жилами, провод 0,6мм. Обмотка состоит из 2-х половинок, каждая по 5 витков. Намотку делаем так: сначала по всему каркасу растягиваем первые 5 витков, далее скручиваем провод (делаем отвод) и продолжаем мотать следующие 5 витков.
Провод не отрезаем, вторая половина обмотки мотается уже поверх первой. Таким образом, мы не будим мучиться над фазировкой
Первичная обмотка готова, желательно ставить изоляцию, прежде, чем мотать повышающую. Изолировать можно скотчем, изоляционной лентой, стекловолокном и т.п.

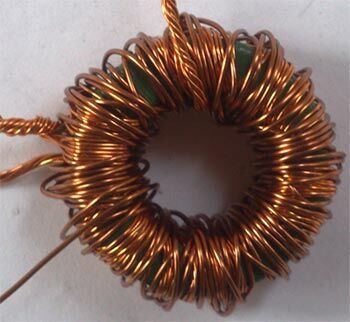

Вторичная обмотка содержит всего 72-75 витков. Провод использован с диаметром 0,4-0,6мм (у меня 0,5мм). При использовании колец электронных трансформаторов, вторичную обмотку не нужно мотать, поскольку она уже присутствует, но я снял ее для подробного отчета намотки. На выходе преобразователя у нас будет переменное напряжение порядка 200-250 вольт, но частота будет отклоняться от сетевой.
Не смотря на достаточное отклонение от сетевой частоты, все активные электронные устройства сначала выпрямляют ток. Используемые в них диоды могут работать на таких частотах, следовательно, подключая к такому преобразователю телевизор, вы не рискуете спалить его. С пассивными нагрузками (лампа накаливания, паяльник) все гораздо проще.
Монтаж устройства

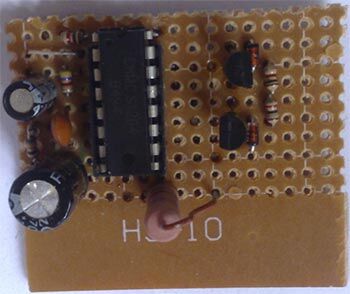

Все компоненты были смонтированы на макетной плате. Транзисторы были припаяны с задней стороны платы.
Был использован имеющиеся корпус от электронного трансформатора. Корпус алюминиевый, следовательно, может служить охлаждением.
Транзисторы через изоляционные прокладки были укреплены на основной теплоотвод, последний был прикручен к корпусу устройства. Все получилось достаточно стильно и компактно.

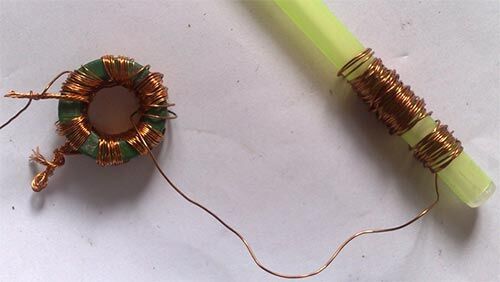

Дроссель по питанию может быть исключен из схемы, если планируете использовать преобразователь дома. Он содержит 10 витков, намотан 3-я жилами провода 0,8мм. На выходе устройства можно применить простейший фильтр, для снижения уровней пульсаций и помех. Конденсаторы пленочные, подобрать с напряжением 400 вольт. Дроссели идентичны, могут быть намотаны на ферритовых кольцах или стержнях (стержень с диной 2 см), кольца можно изъять из компьютерного блока питания. Намоточные данные тоже одинаковы — 7-12 витков провода 0,6-1,2мм.
Устройство работает достаточно стабильно, сильных перегревов не наблюдал, с выходной нагрузкой в 100 ватт (лампа накаливания) устройство работало свыше часа, больше не включал. Если будет заметен сильный перегрев при более больших нагрузках, то ничего страшного — к корпусу можно приспособить дополнительный теплоотвод или компактный кулер
Скачать список элементов (PDF)
