Маломощный гибридный усилитель для кухни

Изучите простую схему маломощного гибридного усилителя для кухни с выходной мощностью около 0,7 Вт на канал. Узнайте о его характеристиках и сборке.

Очень часто при просмотре фильмов и прослушивании музыки на кухне громкости ноутбука не хватает, и в связи с этим появилась необходимость собрать простой УНЧ небольшой мощности. Ранее наткнулся на схему гибридного УНЧ Владислава Креймера «Экстремально простой гибридный УНЧ», и выбор пал на нее.

Характеристики усилителя:
Диапазон воспроизводимых частот: 20-20000 Гц
Выходная мощность: ~ 0.7 Вт на канал
Нагрузка: 8 Ом
Чувствительность: 600 мВ.
Коэффициент нелинейных искажений не более: 1%.

Вот, собственно, схема одного канала.

Маломощный гибридный усилитель для кухни

Схема проста, как дважды два, и собрать усилитель по ней не представляет никакого труда.

Усилитель собирался полностью по приведенной схеме, за исключением лампы, я использовал 6Н28Б-В (она более низковольтная, на аноде 50 Вольт). Транзисторы использовал с индексом «Г»

Резисторы мощностью не менее 2 Ватт. Питание от импульсного блока питания 12 В, 1.5 А.

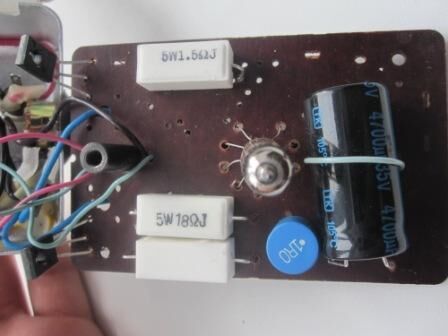

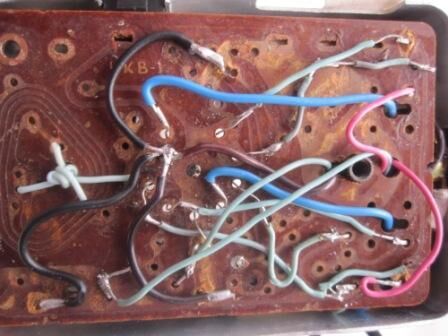

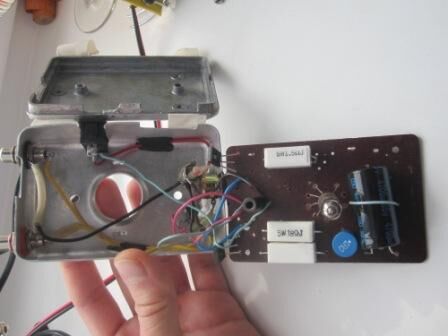

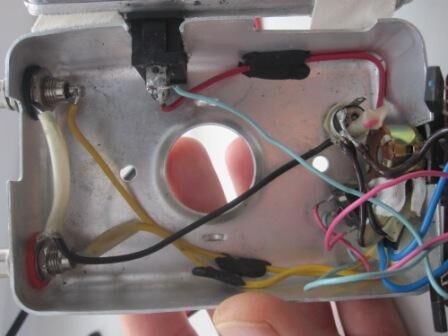

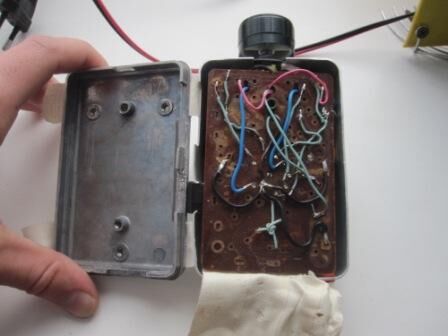

Усилитель собран на куске текстолита из радиолы «Ригонда», в качестве радиаторов для транзисторов был использован корпус.

На сборку ушло около часа, при правильной сборке усилитель начинает работать сразу и в наладке не нуждается.

Лампа вошла в режим примерно после 40 минут работы на 3/4 громкости. На прогрев лампы после включения уходит порядка 15-20 секунд, после чего УНЧ полностью готов к работе. Фона в колонках не слышно даже на полной громкости. После нескольких часов корпус (он же радиатор) становится горячим, но рука выдерживает температуру спокойно.

Усилитель звучит хорошо как при прослушивании классической музыки, джаза и рок-н-ролла, так и при прослушивании электронной, насыщенной басами музыки. В общем, то, как звучит усилитель, меня полностью устраивает, след от медвежьей лапы на ухе не позволяет мне описать звук, как обычно его описывают (теплый звук, кристально чистая середина, верха без песочка, хлесткий и динамичный бас и т.д.). При ежедневном использовании по три-четыре часа на протяжении 3-ех недель проблем никаких не возникало, исправно работает и радует слух.

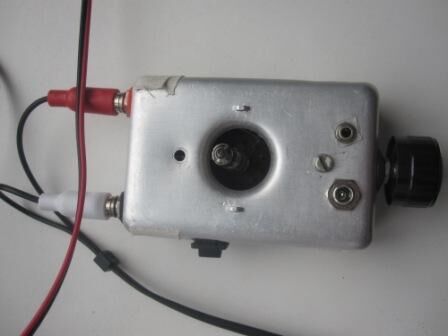

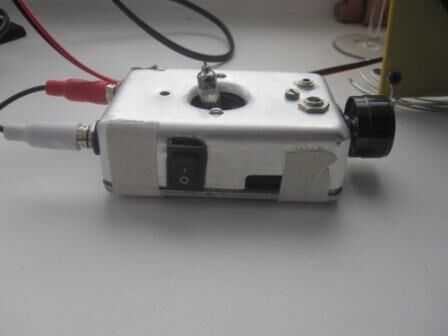

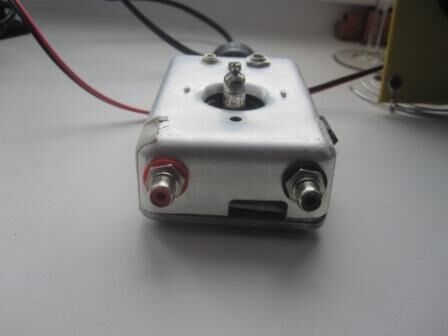

И, в завершение, несколько фото.

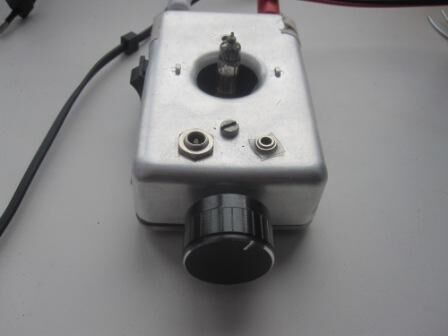

Вид спереди
