Познакомьтесь с экспериментом по изучению высокого напряжения и его влияния на человеческое тело. Узнайте о безопасности и рисках, связанных с высоким током.
Высокочастотный ток течет над поверхностью тела и безопасен для человека — это слышали многие, но так ли на самом деле?
Никола Тесла, человек, который сделал переворот в истории, доказал, что человеческое тело проводит ток, при этом никакой опасности для человека нет.
Современный мир совсем другой, многое изменилось со времен Теслы, но одно неизменно -детище Теслы, без которого мы с вами жили бы в каменном веке. Переменной ток — подтолкнул человечество в новую эру, именно это открытие поставило начало современному миру, ведь ток стал доступен каждому.
Суть опыта заключается в том, чтобы понять не сколько опасен для человека ток высокой частоты и может ли тело проводить его. Для этого нужно сначала получить высокое напряжение.

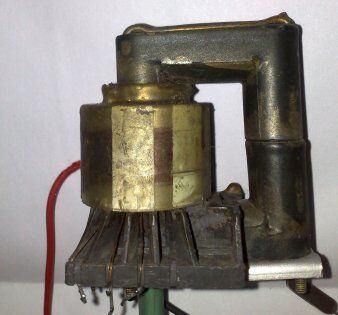

Для опыта был использован сетевой блок питания и импульсный (строчный) трансформатор. С вторичной обмотки строчного трансформатора мы будем снимать высокое напряжение, которое будет протекать через тело. Ну все остальное в ролике.
Схема не критична, главное получить высокое напряжение 1-5 кВ с частотой 10-90кГц (можно и больше).

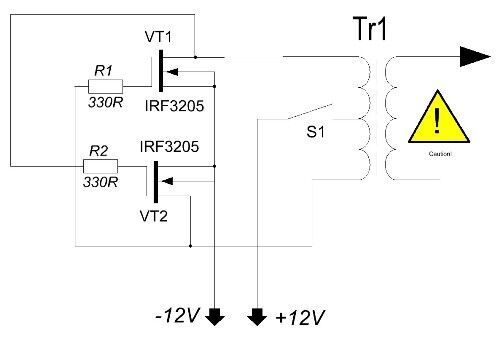

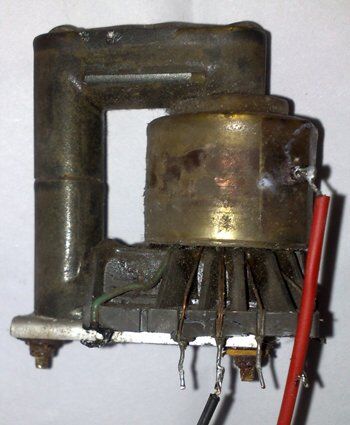

Для схем блокинг-генератор и мультивибратора, нужно будет намотать на свободной стороне строчника новую обмотку. В обеих схемах это обмотка содержит 10 витков с отводом от середины. Провод для намотки 0,7-1,5мм.

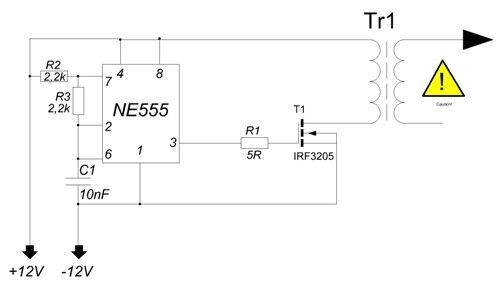

Для схемы на таймере 555 первичная обмотка содержит 6-9 витков, провод 1-1,2мм.

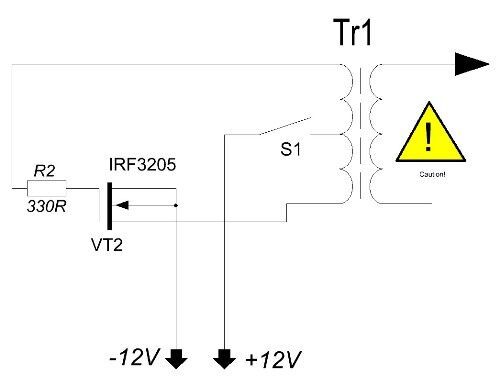

Для этой цели можно использовать любую схему однотактных или 2-хтактных преобразователей. Как простой вариант задающей части, можно использовать схему блокинг-генератора или мультивибратор на мощных полевых транзисторах, или же однотакт на таймере 555. Возможно применение 2-хканальных ШИМ контроллеров, но это лишь усложнит задачу, да и нет смысла собрать сложный преобразователь, если можно обойтись простым.
Не забудьте о теплоотводах, все транзисторы (независимо от того, какую схему выбрали для повторения) установить на теплоотводы. Схемы блокинг-генератора и мультивибратора, работают от пониженного напряжение в 3,7 вольт, а обратноходу на таймере 555 нужно минимальное питание 9-12 вольт.
Осторожно! Соблюдайте предельную осторожность во время опыта.
Прежде, чем начать опыт, нужно обратить внимание на окружающие предметы и поверхность, на которой стоите. Кругом могут быть металлические предметы, которые тем или иным способом заземлены (к примеру, подключены к газовой или водопроводной трубе, или лежат на бетонном полу). Если случайно дотронуться до этих предметов, то ваше тело уже будет в качестве нагрузки. Ни в коем случае не нужно использовать второй конец высоковольтной обмотки, используем лишь «горячий» конец, контакт которого расположен на катушке. Если одновременно дотронуться до обеих, концов обмотки, то мало не покажется — сильный удар током и небольшие ожоги гарантированы.
