Познакомьтесь с портативным усилителем на TBA820. Узнайте о его характеристиках и схеме монтажа на листе одностороннего фольгированного стеклотекстолита.
Представляю схему переносного усилителя низкой частоты на микросхеме TBA820.
Данная микросхема представляет собой монофонический УМЗЧ класса B, что обеспечивает высокий КПД усилителя. Максимальная выходная мощность составляет 2 ватта (при напряжении питания 12 вольт и нагрузке 8 Ом). Диапазон напряжений питания: 4-16 вольт. Правильно собранное устройство в настройке не нуждается.
Схема монтируется на листе одностороннего фольгированного стеклотекстолита, размером 32X37 мм.

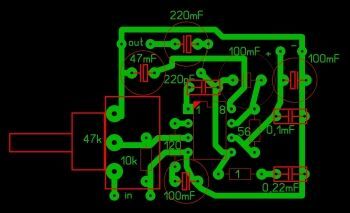

Ниже представлена схема расположения деталей.

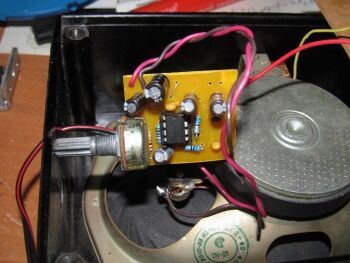

Крепление платы к корпусу осуществляется с помощью переменного резистора.

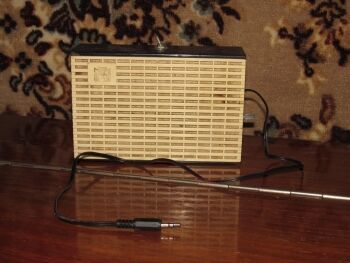

Вид готового изделия.
Скачать список элементов (PDF)
Прикрепленные файлы:
- Плата_для_ЛУТ(1).lay (11 Кб)
