Взгляд на преобразователь напряжения ПН-31 для питания радиоэлектронной аппаратуры от батареи 2-4,5 В до 5-9 В. Максимальная мощность до 2 Вт и КПД около 75%.
Преобразователь предназначен для питания радиоэлектронной аппаратуры с номинальным напряжением питания 5 … 9 вольт от батареи на 2 … 4.5 вольт, в том числе и для источников аварийного питания. Максимальная мощность преобразователя до1.5 — 2 вт, ток холостого хода при выходном напряжении 9 вольт и питании от источника 2.2 в составляет около 30-35 ма. КПД преобразователя при выходном напряжении 9 в и питании от источника 2.2 в около 75 %. Выходное напряжение преобразователя задается применяемым стабилитроном. Дроссель намотан на ферритовом кольце диаметром 10 мм и имеет 40 витков провода ПЭВТЛ — 0.35. Размер
Схема преобразователя напряжения приведена ниже.

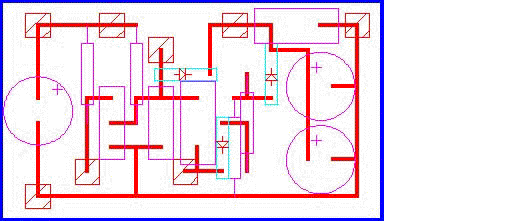

Рисунок 1 — Преобразователь напряжения
Вопросы по конструкции можно задать автору
