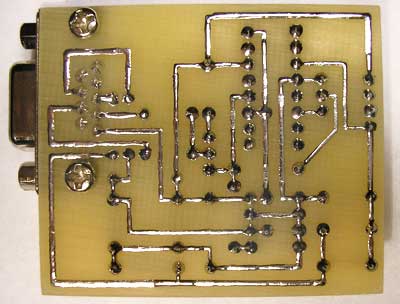

Ниже представлена принципиальная схема (печатная плата с расположением элементов) простейшего программатора для PIC микроконтроллеров.

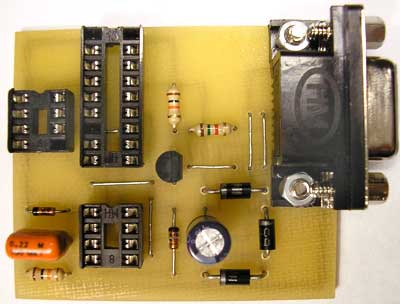

Емкость 100 мкФ может быть и больше , в конструкции на фото установлена 220 мкФ. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен , к примеру на КТ 315. Диоды применены 1N4007.
Микроконтроллеры вставляются в сокеты и прошиваются с помощью ПК и программы IC Prog
