Все о простейшем усилителе на LM386 с возможностью регулировки усиления до 74 дБ. Узнайте как сделать схему усиления звука в домашних условиях.
Если нужно быстренько что-нибудь усилить в простых радиолюбительских схемах, то первым, что приходит в голову рядового радиолюбителя это микруха LM386. Она дешева и имеет минимум обвязки. Но часто, 40 дБ стандартного включения не хватает, а ведь можно и поднять.
Для начала рассмотрим примеры стандартных вариантов включения (напомню — питание 5-12 Вольт).
1. Усиление в 20 раз (на 26 дБ):

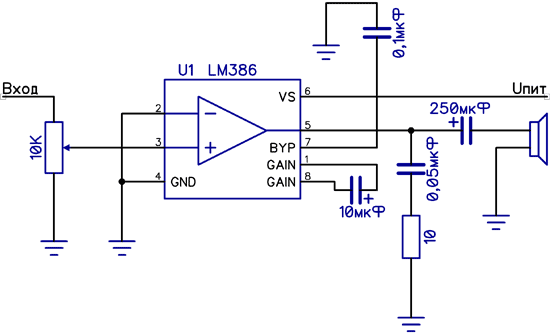

2. Усиление в 200 раз (на 46 дБ):

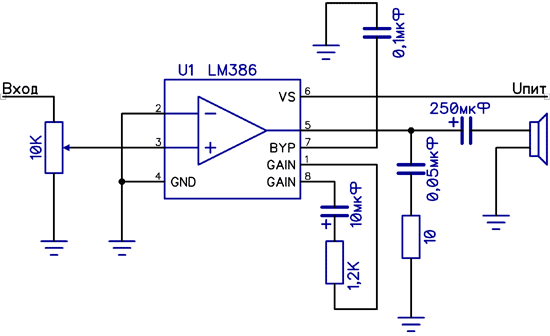

3. Усиление в 50 раз:

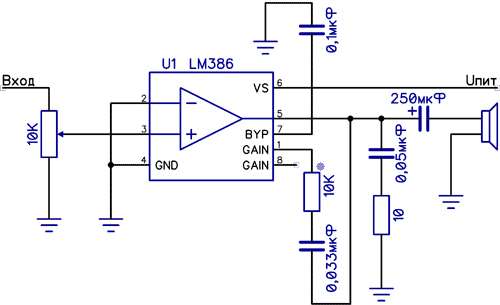

4. Усиление в 20 раз (26 дБ) + как приятный бонус — усиление баса на 6 дБ (при резисторе в 15 кОм на звездочке):
Примечание: если выводы 1 и 8 шунтированы конденсатором, то резистор (*) нужен менее 2 кОм
Итак, лирическое отступление закончено и переходим непосредственно к более умощненной версии.

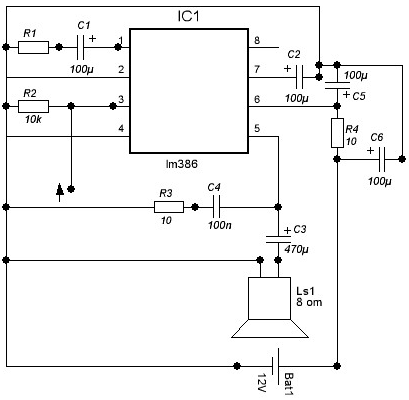

Изменяя номинал резистора R1 (стоящего в цепи обратной связи) можно регулировать усиление от 34 до 74 дБ:
R1 — Резистор обратной связи (Ом)
Усиление (дБ)
3.3
74
10
70
33
54
105
44
820
34
