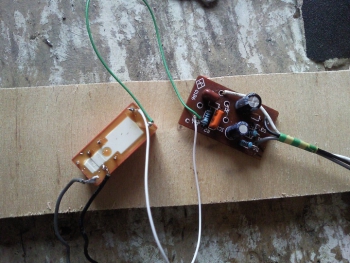

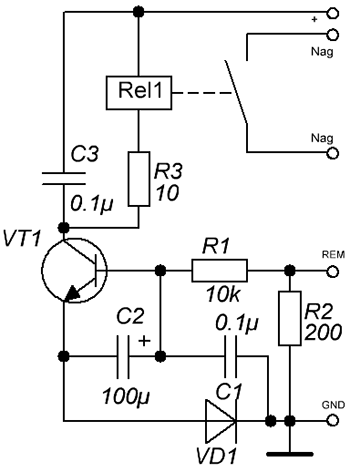

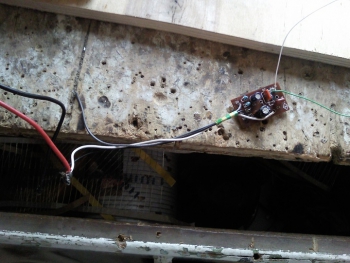

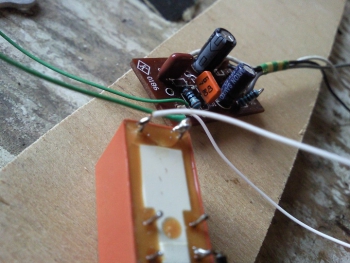

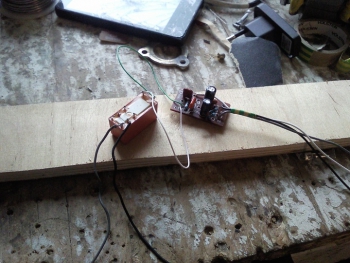

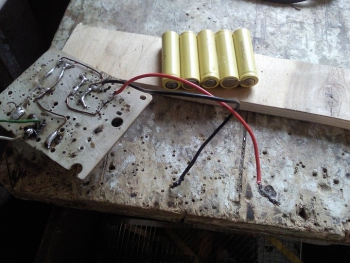

Часто мы сталкиваемся с проблемой подключения нагрузки, особенно если нагрузка высоковольтная, а управляющее напряжение низкое с низким током отдачи. Для этих целей была разработана схема управления нагрузкой, которую вы с легкостью сможете повторить. Данную схему я разрабатывал для управления УНЧ в автомобиле. Питание схемы 12 вольт (вы же можете переделать схему под любое напряжение), провод «REM-контроль» подключается к автомагнитоле или «+» питания. В данной схеме применяется реле 5 вольт, но также она работает с реле в 12 вольт. Вам я выкладываю два варианта печатной платы (Sprint-Layout6.0) и также фотографии устройства плат и схемы в JPEG. Само устройство проверенно и работает стабильно, я собирал по-второму варианту платы.У кого будут какие-то предложения — пишите
Также немного исправленная схема и печатная плата. Если напряжения питания платы 12 вольт (предположим), а подключаемая нагрузка 220 вольт
Скачать список элементов (PDF)
Прикрепленные файлы:
- Rem — контроль v_2 (плата).lay6 (17 Кб)
- Rem — контроль(плата).lay6 (25 Кб)
- Rem — контроль(плата)(Исправленная).lay6 (26 Кб)
