ШИМ контроллер на МК ATtiny2313

Ниже представлен проект ШИМ контроллера для регулировки скорости вращения вентилятора. Для данного устройства использовался микроконтроллер Atmel Attiny2313.

Для сборки устройства понадобится:

Микроконтроллер Attiny2313 (с любыми индексами)

LCD индикатор 2×16 (на контроллере HD44780)

Тактовые кнопки (2 шт.)

Резистор 1 кОм

Резистор 4,7 кОм

Транзистор КТ972А

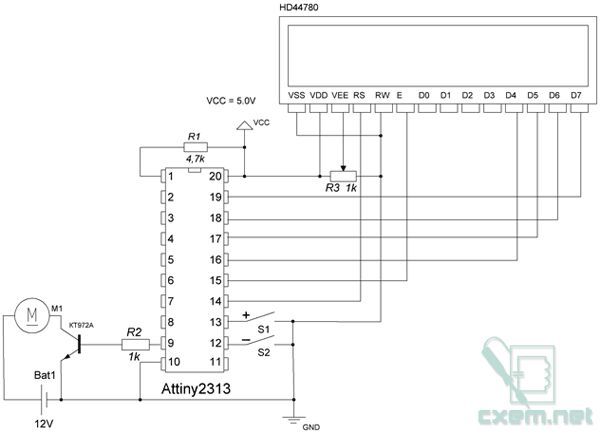

Принципиальная схема устройства:

У микроконтроллера Attiny2313 есть 4 ШИМ выхода:
От Timer0: OC0A (PB2), OC0B (PD5),
От Timer1: OC0A (PB3), OC0B (PD4).

Прошивку для устройства писал в среде BASCOM-AVR.

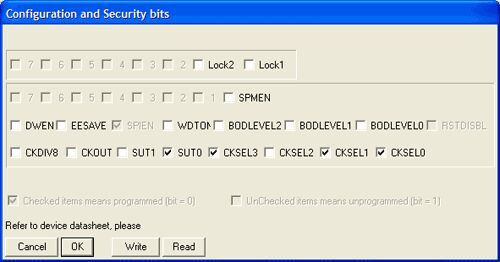

Установка фьюзов в PonyProg2000:

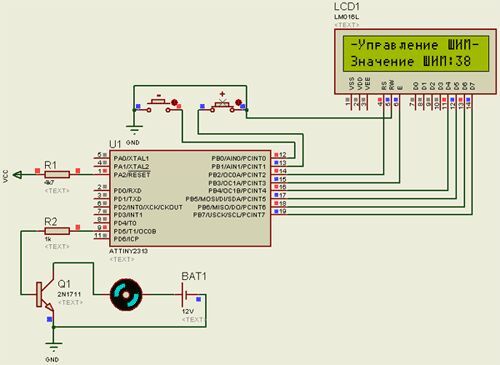

Также, прилагается проект в Proteus:

Ниже вы можете скачать прошивку, проект в Proteus, исходник

Скачать список элементов (PDF)

Прикрепленные файлы:

• pwm_t2313.rar (42 Кб)
