Основы USB платы ввода-вывода на PIC18F4550. Совместима с Windows, определяется как USB HID-устройство и управляет 16 входами-выходами.

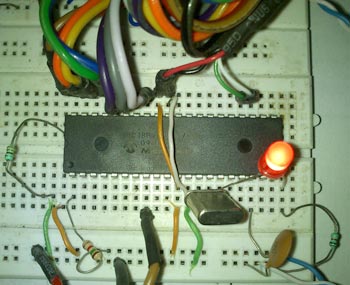

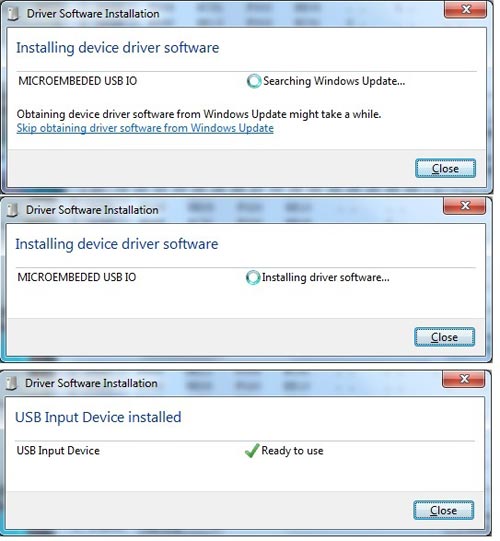

В данном проекте представлена USB плата ввода-вывода, которая может послужить хорошей заменой устаревшему параллельному порту LPT. Данная плата совместима с Windows и определяется как USB HID-устройство. Т.е. когда вы подключаете плату ввода-вывода к компьютеру по USB, то операционная система обнаруживает устройство (в трее появится надпись «Microembeded USB IO») и драйвера автоматически устанавливаются.
После этого, вам будет доступно управление 16 входами-выходами. Вы сможете управлять цифровыми выходами простым нажатием кнопок в программе или введя HEX-значение для каждого из 2-х выходных 8-ми битных порта. Дополнительно, в программе отображаются значения с 8-ми аналоговых входов.
USB-плата ввода-вывода питается от USB и может обеспечивать ток до 500 мА.
Применение данному устройству можно найти самое широкое. Данную плату ввода-вывода можно использовать:
USB контроллер реле (к примеру включение-выключение света в системе умный дом)
USB LCD-контроллер
USB вольт/ампер/ватт метр
USB контроллер управления станком ЧПУ
USB измеритель температуры/влажности
USB контроллер шагового двигателя
USB серво контроллер
USB контроллер для управления LED, игрушками, электронными устройствами и т.п.

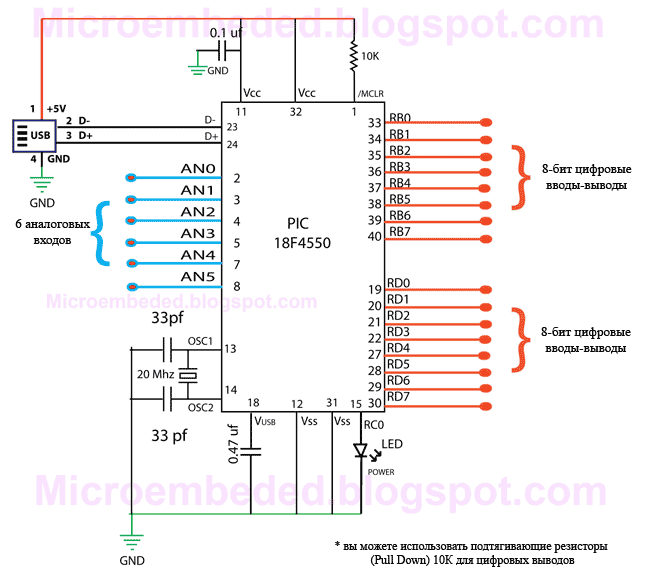

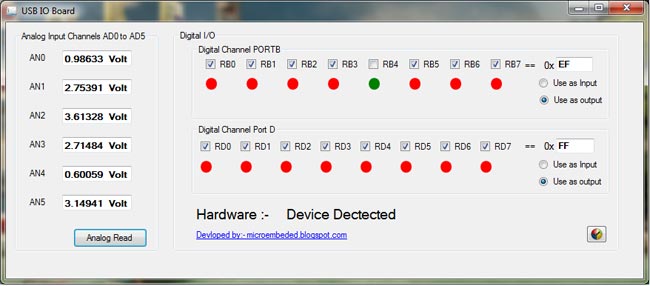

Программа для Windows USB IO Board
Скачать список элементов (PDF)
Прикрепленные файлы:
- USB IO Board.rar (1219 Кб)
