Основы усилителя мощности на LM4780 от National Semiconductor с низким уровнем гармонических искажений и высоким коэффициентом усиления.
Изучаем усилитель мощности на интегральной микросхеме LM4780 от National Semiconductor.
Что в ней особенного? Ну, прежде всего — это очень низкий уровень гармонических искажений. Обычно, производители обозначают максимальную мощность своей очередной гениальной поделки при коэффициенте гармоник 10%. У этой же микросхемы, КГ при максимальной указанной мощности составляет всего 0,5%! Таким образом, это самая честная микруха из всех мной встреченных.
Основные характеристики микросхемы следующие:
Напряжение питания, В
+/-20…84
Потребляемый ток отсутствие сигнала, мА
110
Выходная мощность(КГ=0,5%, Uпит=35В), Вт:
60
Коэффициент гармоник (Pвых=30Вт, Rнагр=8Ом), %:
0,03
Отношение сигнал/шум (взвешенное), %
114
В микросхеме реализованы два одинаковых канала усиления и характеристики даны для стерео режима работы усилителя. Микросхема так же может работать в режиме моно — в мостовом включении. В этом случае, выходная мощность при КГ=0,5% составит 120 Ватт. Остальные характеристики практически не изменяются.
Смотрим схемы включения.

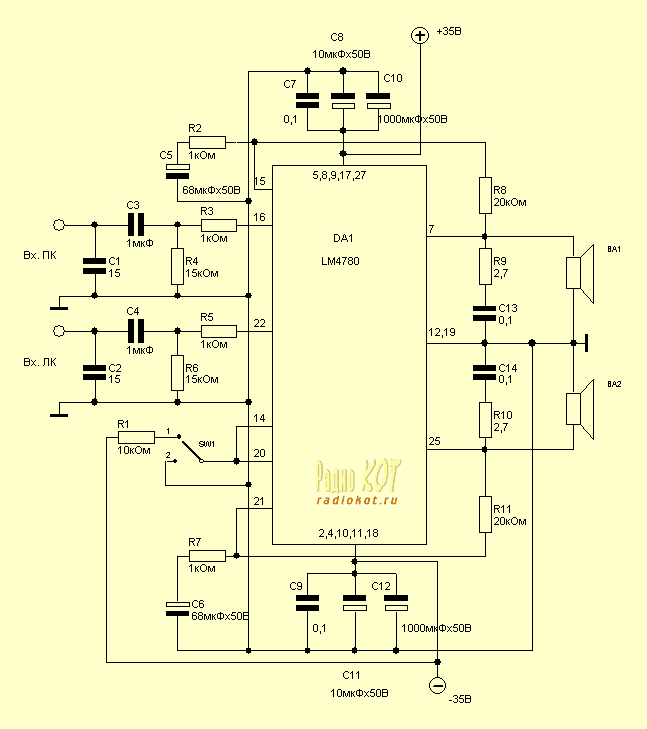

Включение в двухканальном режиме:

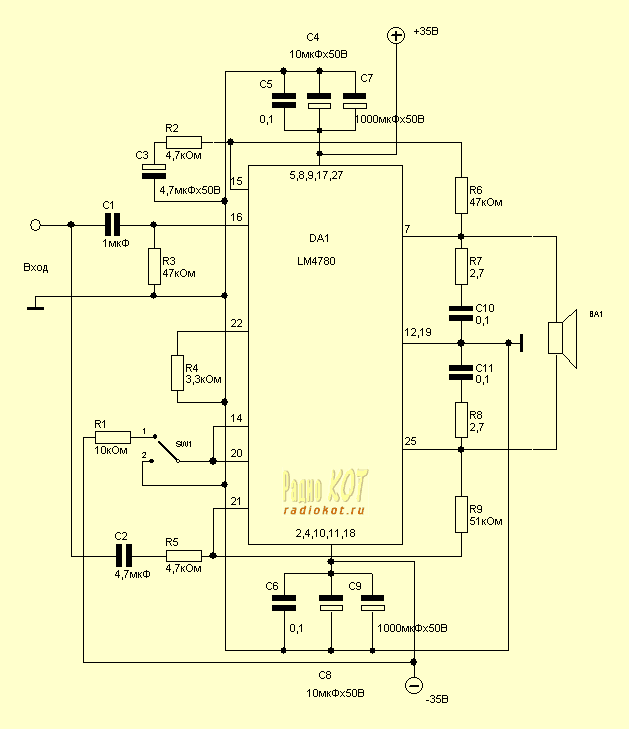

Включение в мостовом режиме:
Навесных элементов не слишком много и все они легкодобываемые. Микросхема выпускается в любимом всем человечеством корпусе ТО-220 и замечательно монтируется на радиатор. Радиатор, конечно, придется применять очень нехилый, но что поделать — это вам не класс D.
