Нюансы создания усилителя звука на транзисторах своими руками. Мощность около 2 Вт, питание однополярное 9 В. Динамик 0,5ГД37, 8 Ом. Потребляемый ток 25-30 мА.

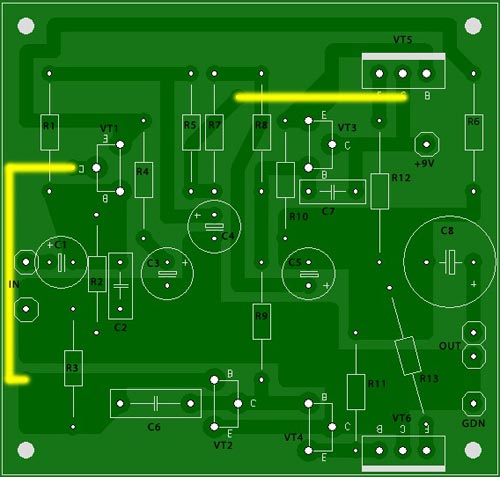

Мне потребовалось сделать простой усилитель звука 2-3 Вт для колонок к мобильному. После блуждания по просторам интернета, мною была найдена схема усилителя из пром. аппарата времен СССР. Мною схема была немного доработана и вот, что получилось:
Мощность: около 2Вт.
Питание: однополярное, 9В.
Динамик: 0,5ГД37, 8Ом .
Потребляемый ток: 25-30мА.

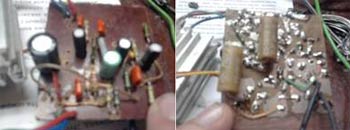

Правильно собранный усилитель запускается без какой-либо настройки, сразу, при подаче питания.
Скачать список элементов (PDF)
Прикрепленные файлы:
- amp156.lay (34 Кб)
