Никто из автолюбителей не станет спорить, что вольтметр автомобилю нужен.И автомобильный термометр назвать измерительным прибором язык не поворачивается, это скорее индикатор наличия термодатчика. С помощью микроконтроллеров изготовить эти очень нужные вещи не составит особого труда.

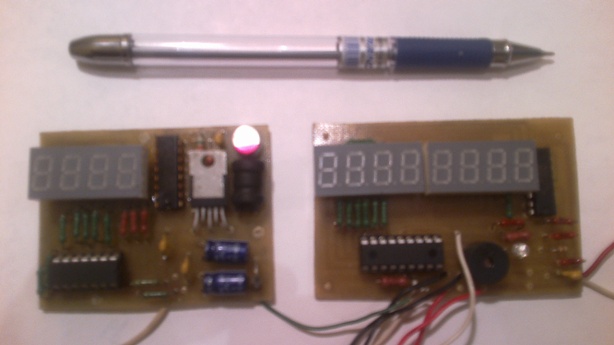

У меня давно пустовала магнитофонная ниша. А вот теперь она заполнена с пользой. Платы выглядят так:

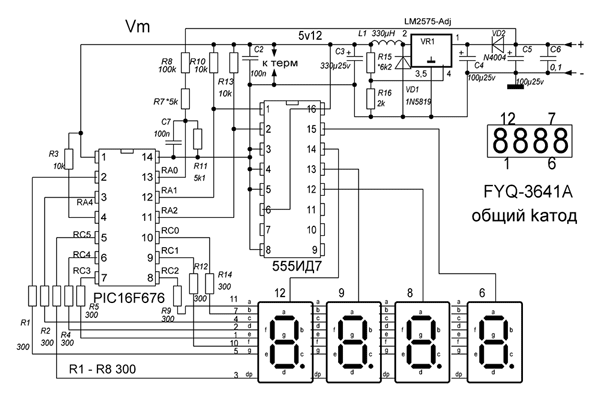

На плате вольтметра собран и стабилизатор напряжения. Схема вольтметра:

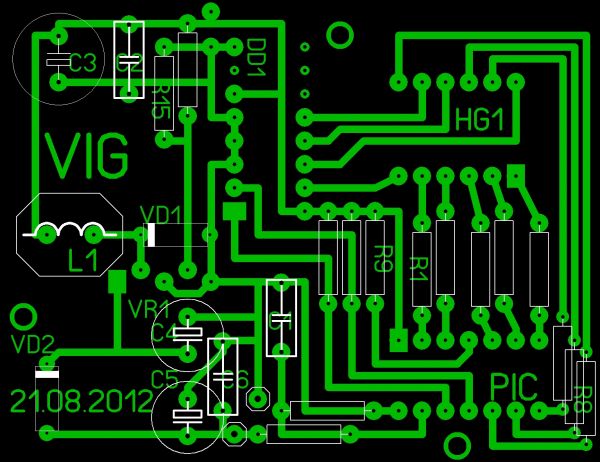

Печатная плата:
Питать устройство желательно через дополнительный фильтр, иначе импульсные искажения в бортовой сети будут повышать показания.

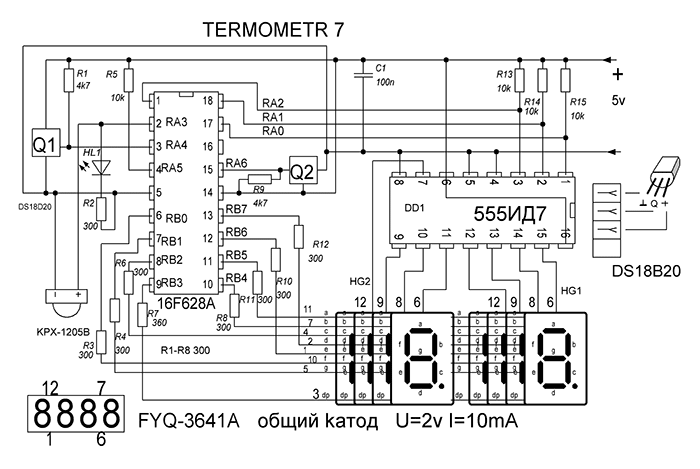

Схема термометров:

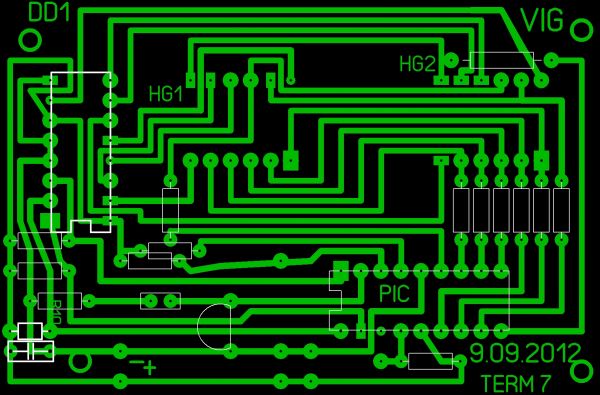

Плата:

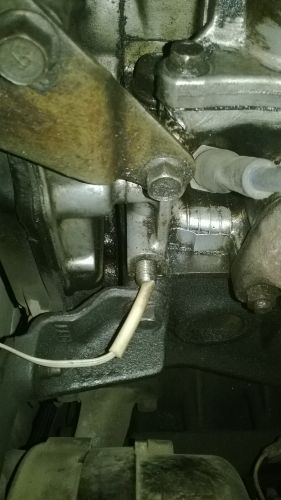

Установка датчика температуры в двигатель:
При тщательном осмотре двигателя в районе генератора нашлась ремонтная проушина, которая крепилась болтами М10. Решил, что двигатель обойдется без проушины. В шпильке просверлил под датчик несквозное отверстие и сделал пропил под отвертку. Датчик в термопасте плотно вставил в уже закрученную шпильку. Если у Вас не найдется ни одной ненужной резьбы, то датчик можно прижать к двигателю шайбой с отводом. В предыдущем девайсе «Отображение данных в зеркале обратного вида» я пользовался специальной шайбой для мощного диода.
Термометр двигателя будет моргать светодиодом и попискивать, пока не нагреется до 36,0 ºС. Почему именно 36? Потому что точных данных не нашел. Если начало движения предстоит спокойное, без подъёмов и резких ускорений, то после 36 градусов начинаю движение. Если иначе или в сильный мороз — прогреваю до 40.
С 95 ºС термометр опять начнет пищать и моргать. Основная задача: привлечь внимание водителя, что он перегревает двигатель или, может быть, не все в порядке с системой охлаждения. С цифрой 95 тоже можно поспорить: разные двигатели, тосол и т.д. Можно бы поручить самому водителю программировать нижний и верхний пределы, но я придерживаюсь мнения, что всевозможные гаджеты должны выполнять свои функции не требуя дополнительного внимания.
Как все работает можно посмотреть на видео.
Печатки и прошивки прилагаются.
Скачать список элементов (PDF)
Прикрепленные файлы:
- auto2.rar (22 Кб)
